Окно Format Drawing (Формат рисунка)

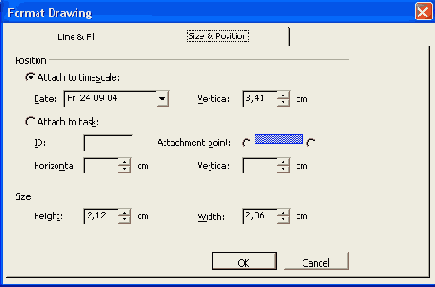

Рисунок 5.17. Окно Format Drawing (Формат рисунка)
В области Position (Положение) можно задать привязку объекта к определенной дате на диаграмме или связать объект с какой-либо задачей. К определенной дате объект привязывается автоматически при добавлении и перемещении его по диаграмме с помощью мыши. Чтобы связать объект с задачей, следует установить переключатель в положение Attach to task (Связать с задачей) и указать четыре параметра: ID (Идентификатор), Attachment point (Точка привязки), смещения Horizontal (По горизонтали) и Vertical (По вертикали).
- ID (Идентификатор) — определяет задачу, к которой следует сделать привязку. Здесь нужно указывать не название задачи, а ее номер. По умолчанию это крайний левый столбец в таблице в представлении Gantt Chart (Диаграмма Ганта).
- Attachment point (Точка привязки) — точка, к которой будет привязываться объект (ко времени начала или окончания задачи).
- Horizontal (По горизонтали) и Vertical (По вертикали) — показывают, насколько будет сдвинут объект относительно точки привязки.
Параметры, задаваемые на вкладке Line & Fill (Линия и заливка), влияют на внешний вид объекта (Рисунок 5.18). Область, находящаяся слева, служит для указания параметров линий (то есть окантовки фигуры), слева — для указания заливки фигуры.
Линии и заливка отсутствуют (объект становится прозрачным) при установке переключателей в положение None (Нет). Если переключатели установлены в положение Custom (С указанными параметрами), то можно задать вид линий и заливки.
Для линий можно задавать параметры Color (Цвет) и Line (Линия) в соответствующих раскрывающихся списках, а для заливки — Color (Цвет) и Pattern (Узор).
IB области Preview (Образец) можно просмотреть все изменения. После подбора шужной комбинации следует нажать кнопку ОК.
