Чертеж 1

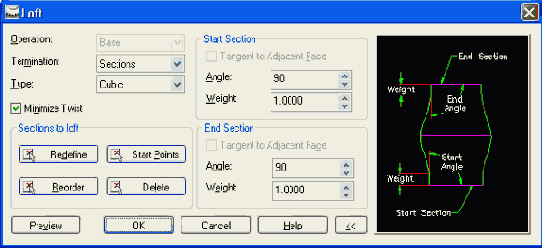

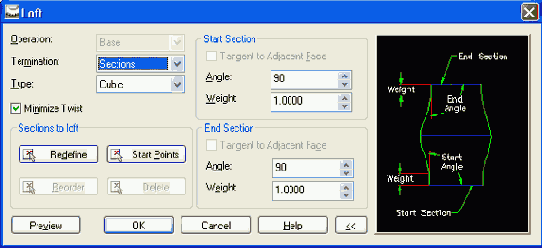

Появляется диалоговое окно команды Loft.

Чертеж 1

Появляется диалоговое окно команды Loft.
Щелкните мышью на кнопке Start Points.

Select start point of path:

Чертеж 2

Select start point of path: (Выберите тот конец линии, на котором помещен профиль)

Чертеж 2

Щелчком мыши установите на профиле

Чертеж 2

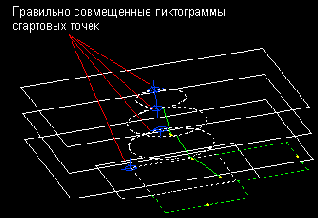

Щелчком мыши установите на профиле поперечного сечения новые стартовые точки так, чтобы пиктограммы стартовых точек совмещались с профилем.

Чертеж 3

Если используются только два профиля

Чертеж 3

Рассмотрим типы опций лофтинга:
Linear (Линейный); Cubic (Кубический); Closed Cubic (Кубический замкнутый). Внимание! Если используются только два профиля поперечного сечения, то можно применить опцию Linear. Линейный лофтинг будет обеспечивать прямой или линейный путь между профилями поперечных сечений. Как вы заметили, ребра в этом случае резкие, и нет никакого сглаживания перехода между сечениями.

a profile plane perpendicular to

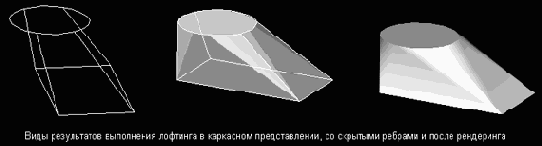

Чертеж 4

Create a profile plane perpendicular to the path? (Нажмите клавишу <Enter>, соглашаясь с ответом Yes (Да) на предложение создать плоскость профиля, перпендикулярную линии изгиба)
Select edge to align X axis: (Нажмите клавишу <Enter>, соглашаясь с расположением оси X по умолчанию).
Заметьте, что на конце линии изгиба создается эскизная плоскость, так что появляется возможность создания профиля.

Чертеж 4

Опция Cubic позволяет выполнять лофтинг

Чертеж 4

Опция Cubic позволяет выполнять лофтинг сразу по нескольким поперечным сечениям.

Чертеж 5

При помощи опции Cubic можно

Чертеж 5

При помощи опции Cubic можно осуществлять лофтинг по нескольким профилям поперечного сечения. Возможно использование нескольких профилей одного типа, но с разными размерами. Можно также применять профили различной формы
Эта опция приводит к получению плавных сопряжений одного поперечного сечения с другим. Критическими параметрами управления сопряжением являются вес (Weight) и угол (Angle), задаваемые для каждого поперечного сечения.

Чертеж 6

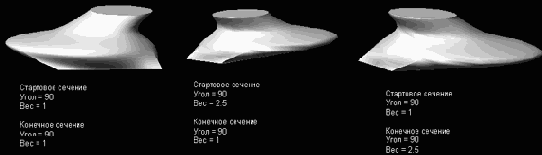

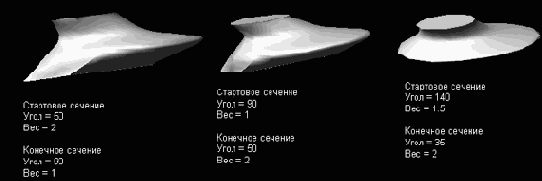

Значение параметра Weight управляет тем,

Чертеж 6

Значение параметра Weight управляет тем, на каком расстоянии от ребра профиля поперечного сечения начинается сопряжение. Параметр Angle представляет собой угол между плоскостью профиля поперечного сечения и боковой поверхностью в точке, лежащей на профиле. Эти параметры задаются для начального (Start) и конечного (End) сечений.

Чертеж 7

если выполнение команды Loft не

Чертеж 7

Подсказка: если выполнение команды Loft не проходит, то попытайтесь снова, но сначала выберите опцию Start Points, затем щелкните мышью на первом поперечном сечении и после — на кнопке ОК.

Чертеж 7

Чертеж 8

Чертеж 9

Опция Closed Cubic может применяться

Чертеж 9

Опция Closed Cubic может применяться при лофтинге, когда первое и последнее поперечные сечения совпадают. Используя эту опцию, можно получать тела с уникальной формой. Ниже для создания пластмассовой ручки были применены квадрат и два круга.

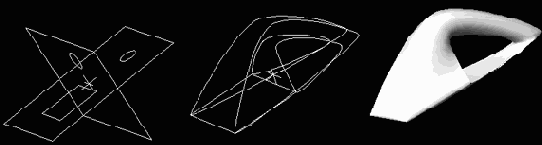

Некоторые из опций команды изгиба

Чертеж 10

Внимание! Некоторые из опций команды изгиба позволяют создавать тела уникальной формы. Попытайтесь, например, установить в окне опции Draft Angle (Угол обжатия) значения, отличные от нуля, и посмотрите на полученный результат.

Чертеж 10

Чертеж 11

с уникальной формой угол обжатия

Чертеж 12

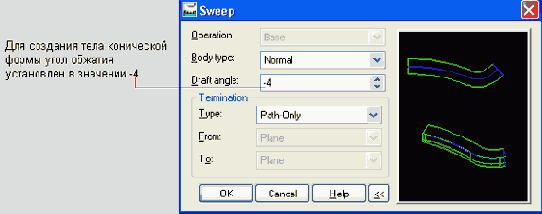

Для получения тел с уникальной формой угол обжатия устанавливается в значение -4 (слева) и -2 (справа)
Другие опции включают в себя способы задания пространственных пределов изгиба.

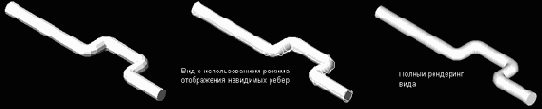

Результат изгиба

Чертеж 13

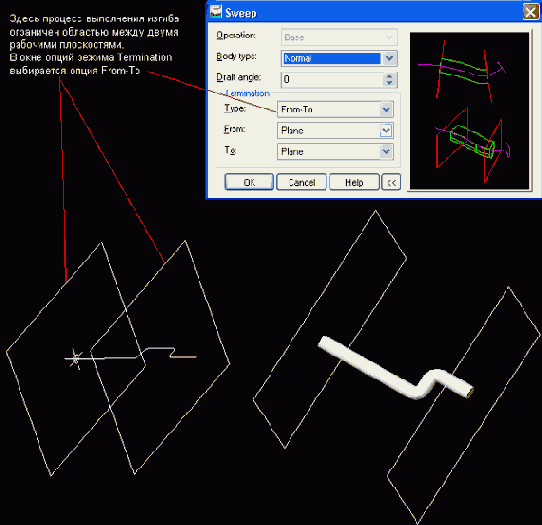

Результат изгиба в режиме плоскость-плоскость

Изгиб

Процесс изгиба полезен при создании деталей и компонентов, которые сохраняют постоянное поперечное сечение вдоль криволинейного пути. Этот процесс требует создания линии изгиба и поперечного сечения. И то, и другое должно быть полностью образмеренным: поперечное сечение — как профиль, а линия изгиба — как линия. После полного образмеривания поперечное сечение как бы протягивается вдоль линии.

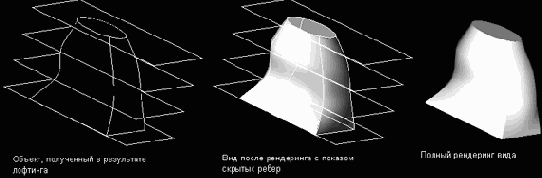

Лофтинг

Термин лофтинг (lofting) вошел в наш язык из старинной практики кораблестроения, когда при формировании корпуса судна последующие поперечные сечения шпангоута как бы поднимались (lift off) по отношению к предыдущему поперечному сечению. Процесс лофтинга понадобится вам при создании деталей и компонентов, которые имеют меняющееся с расстоянием поперечное сечение. Вам потребуется создать по крайней мере два или более поперечных сечения. Все поперечные сечения должны быть полностью образмерены. После простановки всех размеров поперечные сечения подвергаются операции лофтинга, и в результате образуется объемное тело.

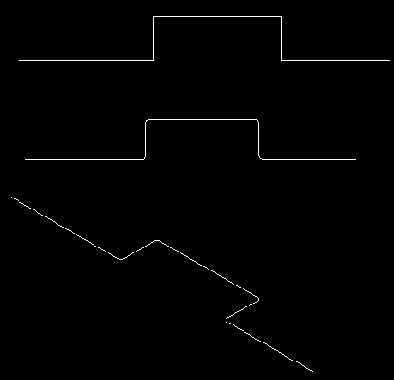

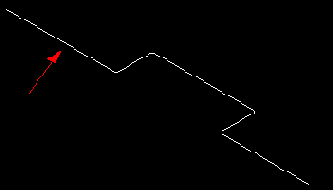

Создайте линию изгиба, используя команду

Шаг 1

Создайте линию изгиба, используя команду pline (в отличие от профиля линия может быть незамкнутой).
Чтобы уточнить форму линии изгиба, добавьте, если необходимо стандартные скругления.
Введите 8 для получения изометрической проекции.

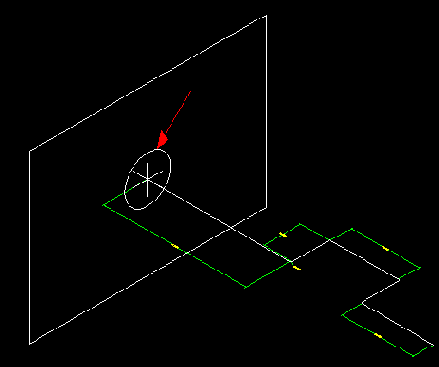

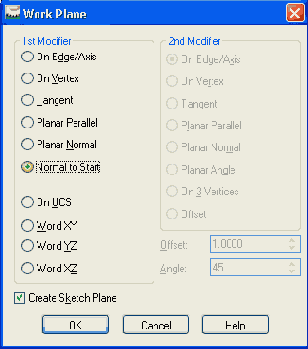

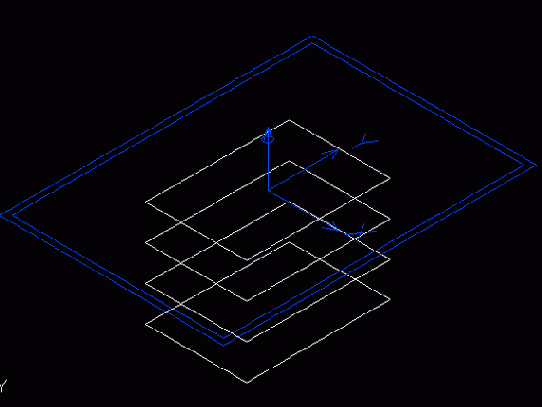

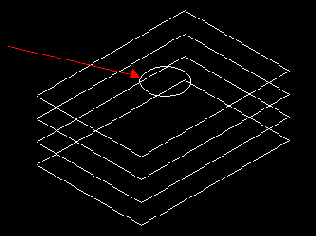

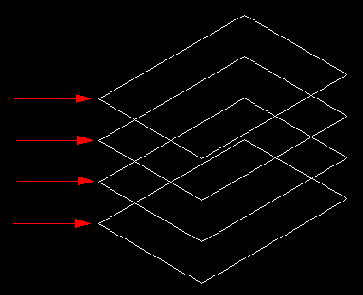

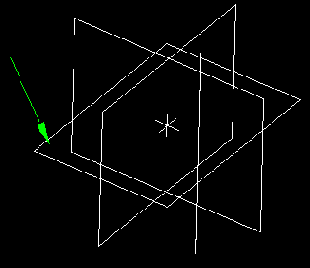

Создайте последовательный набор рабочих плоскостей,

Шаг 1

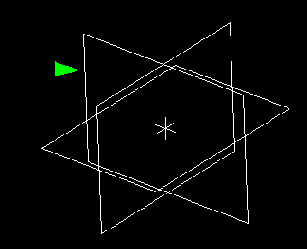

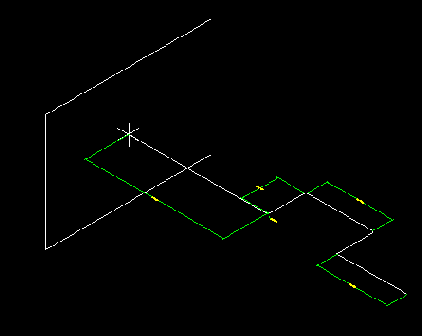

Создайте последовательный набор рабочих плоскостей, на которых будут рисоваться эскизы поперечных сечений.
Введите 8 для получения изометрической проекции.

Идентифицируйте линию изгиба, для чего:

Шаг 2

Идентифицируйте линию изгиба, для чего:
введите с клавиатуры AM2DPATH и нажмите клавишу <Enter> или щелкните мышью на пиктограмме;
в командной строке появится подсказка.
Pick the Sweep Path (Щелкните мышью в любом месте линии изгиба)

Сделайте первую рабочую поверхность эскизной.

Шаг 2

Сделайте первую рабочую поверхность эскизной.
Введите с клавиатуры AMSKPLN и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.
Для активизации плоскости в качестве эскизной щелкните мышью на первой рабочей плоскости.

или щелкните мышью на пиктограмме.

Шаг 3

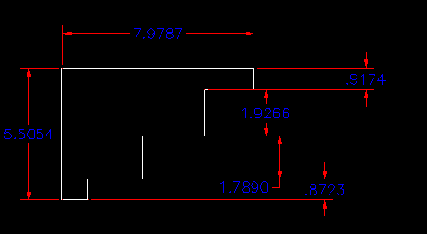

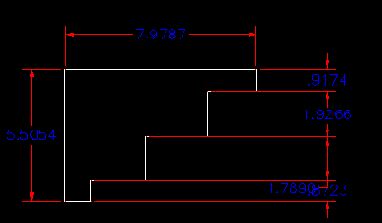

Проставьте размеры линии изгиба.
Введите с клавиатуры AМРARDIM и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.
(Участок линии, на котором ставится размер, выбирается щелчком мыши).

Создайте эскиз поперечного сечения

Шаг 3

Создайте эскиз поперечного сечения (профиль) на рабочей/эскизной плоскости.

или щелкните мышью на пиктограмме.

Шаг 4

Идентифицируйте поперечное сечение (профиль). Введите с клавиатуры AMPROFILE и нажмите клавишу <Enter> или щелкните мышью на пиктограмме. Выберите профиль и нажмите клавишу <Enter>. Проставьте на профиле размерные ограничения.
	Введите с клавиатуры AMPARDIM и нажмите клавишу <Enter> или щелкните мышью на пиктограмме. Щелкните мышью сначала на профиле, а затем — в стороне от него, чтобы разместить размерное ограничение

Нарисуйте эскиз профиля на конце

Шаг 4

Нарисуйте эскиз профиля на конце линии изгиба. Подсказка: для проверки правильности расположения профиля на линии изгиба воспользуйтесь осями привязки объекта.

либо щелкнув мышью на пиктограмме.

Шаг 5

Идентифицируйте профиль, введя с клавиатуры AMPROFILE и нажав клавишу <Enter>, либо щелкнув мышью на пиктограмме.
Выберите профиль и нажмите клавишу <Enter>.

Повторите шаги со второго по

Шаг 5

Повторите шаги со второго по четвертый для каждой рабочей плоскости:
Сделайте рабочую плоскость активной эскизной плоскостью. Нарисуйте эскиз поперечного сечения. Наложите все ограничения.

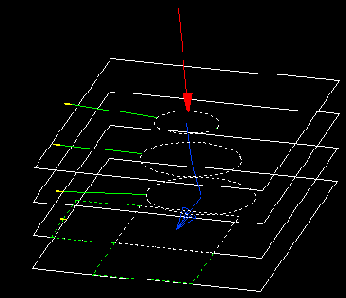

Теперь все готово для выполнения

Шаг 6

Теперь все готово для выполнения лофтинга.
Введите с клавиатуры AMLOFT и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.
Select profiles or planar faces to loft: (Этим предлагается выбрать поперечные сечения). Выберите все поперечные сечения, начиная с первого.

или щелкните мышью на пиктограмме.

Шаг 6

Проставьте размеры на профиле:
введите с клавиатуры AHPARDIM и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.

Теперь все готово для выполнения

Шаг 7

Теперь все готово для выполнения операции изгиба!

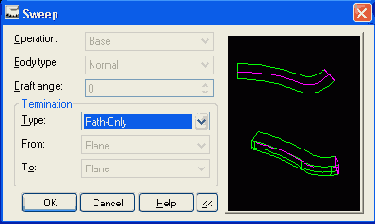

Введите с клавиатуры AMSWEEP и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.
Согласитесь с установками по умолчанию и щелкните мышью на кнопке ОК.
Генерация изгиба займет несколько секунд.

и выполнения изгиба

Шаги выполнения изгиба

и выполнения лофтинга

Шаги выполнения лофтинга

Способ устранения проблем лофтинга

Если после лофтинга тело выглядит не так, как хотелось, то можно проделать несколько регулировок. Иногда после выполнения лофтинга тело может выглядеть скрученным. Это, в свою очередь, может означать, что стартовые точки были неправильно совмещены. Чтобы устранить эту проблему, необходимо выполнить следующую процедуру.

В окне системного броузера щелкните правой кнопкой мыши на ветви Loft, а затем в выпадающем меню выберите режим Edit.

Чертеж 1

Чертеж 2

Чертеж 3

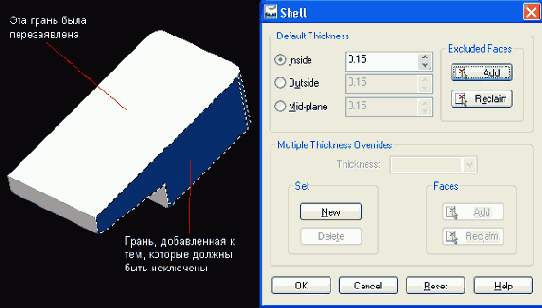

В приведенном примере была убрана

Чертеж 4

В приведенном примере была убрана верхняя грань масляного поддона, толщина установлена равной .150, и оболочка формировалась внутрь.

plane устанавливают направление формирования

Чертеж 5

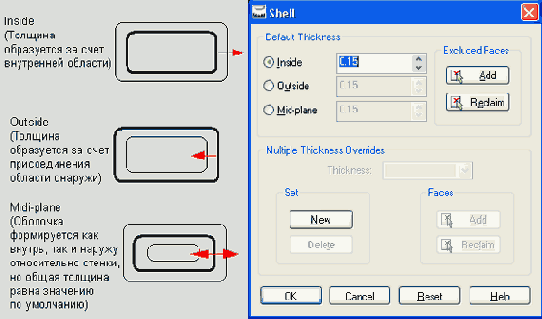

Внимание! Опции Inside, Outside и Mid- plane устанавливают направление формирования оболочки.

В зоне oкна Excluded Faces

Чертеж 6

В зоне oкна Excluded Faces находятся кнопки управления Add (Добавить) и Reclaim (Переназначить).

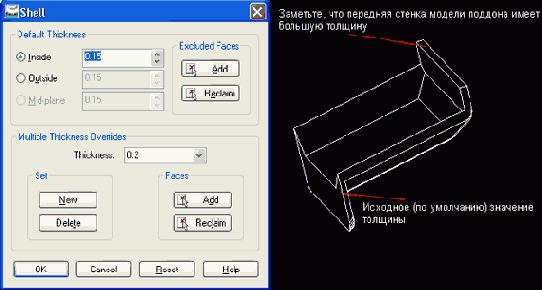

В тех случаях, когда толщина

Чертеж 7

В тех случаях, когда толщина стенки должна отличаться от заданной толщины по умолчанию, следует воспользоваться опциями, выбираемыми в зоне окна Multiple Thickness Overrides (Переход в режим нескольких толщин).
Чтобы активизировать эту опцию, щелкните мышью на кнопке New (Новая), находящейся в подзоне окна Set (Установка).
Укажите новое значение толщины и выберите область действия этой установки, нажав кнопку Add (Добавить) в зоне окна Faces (Грани).
Щелкните мышью на кнопке ОК и обновите изображение детали.

Чертеж 8

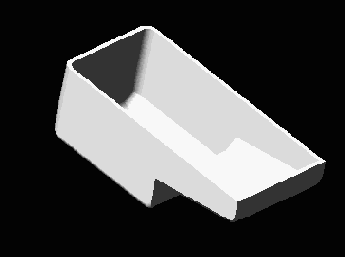

Команда Shell

Глава 7. Команда Shell

Команда Shell является весьма полезным инструментом при создании многих форм. Процесс формирования оболочки (shell в переводе с англ, означает "оболочка" — прим, перев.) как бы "вынимает" внутреннюю часть объекта, оставляя вокруг его контура стенки "оболочки" с задаваемой толщиной. После этого можно задать области или боковые стороны для вскрытия оболочки, сохраняя уточненную форму полученного тела.

Давайте создадим деталь с применением команды Shell.

и наложите на него все

Шаг 1

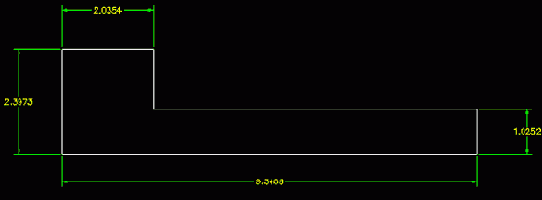

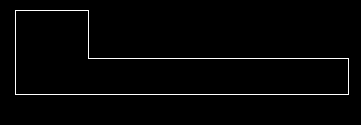

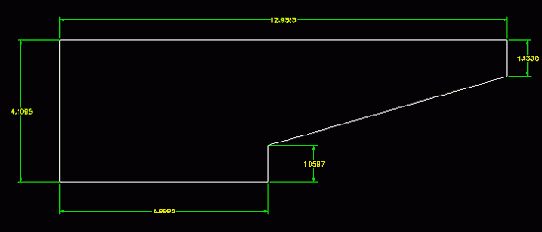

Нарисуйте базовый профиль и наложите на него все необходимые ограничения.

На этом этапе можно работать

Шаг 2

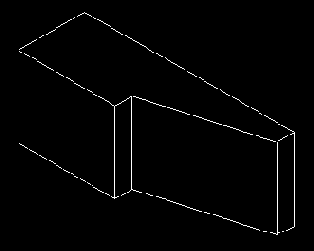

Выполните выдавливание профиля. ( На этом этапе можно работать с любой функцией SD-преобразований, например, воспользуйтесь вращением.)

Добавьте скругления или произведите любые

Шаг 3

Добавьте скругления или произведите любые другие модификации формы. Внесение тех элементов, которые оказывают влияние на окончательный вид детали, лучше выполнять до исполнения команды Shell.

или щелкните мышью на пиктограмме.

Шаг 4

Введите с клавиатуры AMSHELL и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.

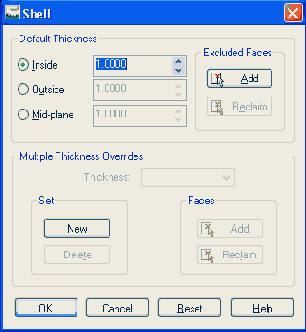

Появится диалоговое окно команды Shell.
В зоне окна Default Thickness (Толщина по умолчанию) можно установить режим формирования оболочки внутрь (Inside), наружу (Outside) или от средней плоскости (Midplane). Если проектирование детали производилось, исходя из ее максимальных размеров, то, скорее всего, режим формирования оболочки будет выбран внутрь. Если же деталь проектировалась от внутренних размеров, то режим будет наружу. В этой же зоне окна можно регулировать толщину стенки.
Обычно надо будет открыть или удалить грань на одной или нескольких сторонах детали, что можно сделать, используя кнопки в зоне окна Excluded Faces (Исключаемые грани). Вы можете переназначить грани. Завершив все установки, щелкните мышью на кнопке ОК.

Более сложные ортографические проекции

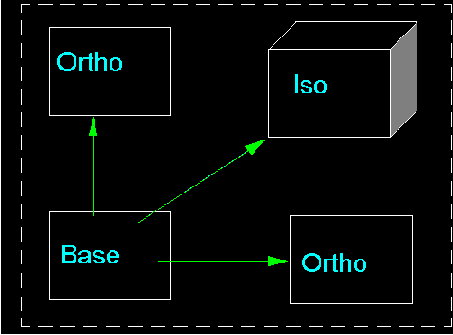

Виды спереди, сверху и справа являются базовыми видами деталировочных чертежей. Более точно определить мысль разработчика или проектировщика помогут такие виды, как сечения, виды с увеличенным масштабом и так называемые вспомогательные виды. В этом разделе будут рассмотрены шаги, связанные с созданием подобных видов модели.

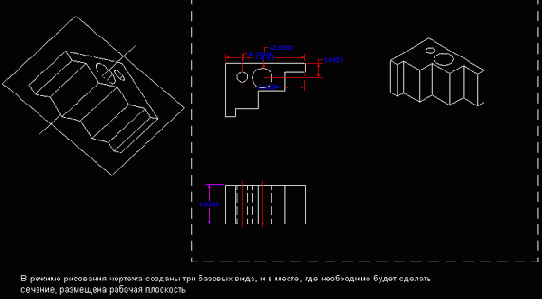

Рассмотрим шаги создания сечений. К работе следует приступать, когда модель создана, закончено получение базовых ортографических проекций и в том месте, где требуется сделать сечение, уже сформирована рабочая плоскость.

Чертеж 1

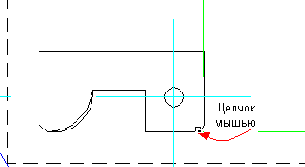

Select second object or place

Чертеж 1

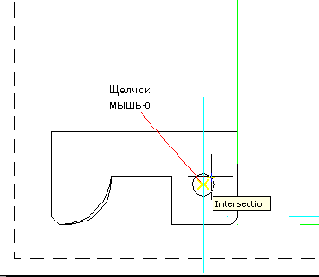

Select second object or place dimension: (Щелкните мышью в том месте, где требуется разместить размер).
Справочный размер размещается на виде.

или щелкните мышью на пиктограмме.

Чертеж 1

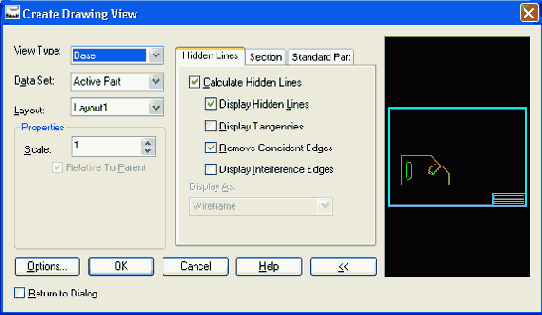

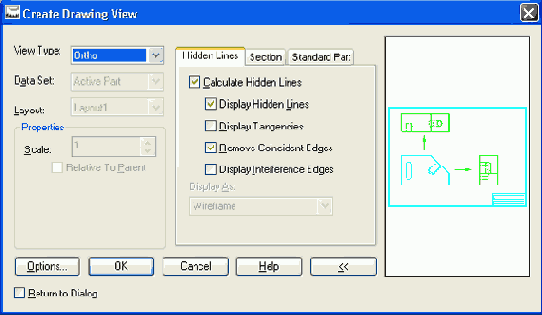

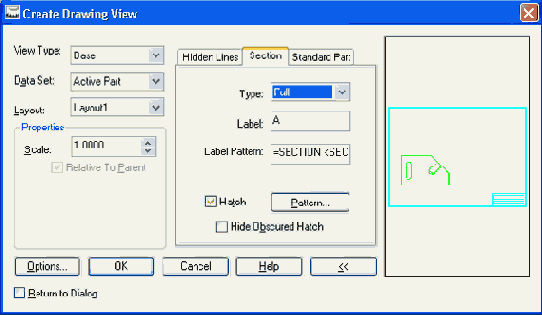

Введите с клавиатуры AMDWGVIEW и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.
Появится диалоговое окно Create Drawing View.
Установите в окне View Type опцию Base или Ortho.
Установите в окне Data Set опцию Active Part.
В окне Scale установите соответствующее значение масштаба.
Щелкните мышью на закладке Section (Сечение) и для получения полного сечения установите в окне Туре (Тип) опцию Full (Полное).

Появится диалоговое окно образцов штриховки

Чертеж 1

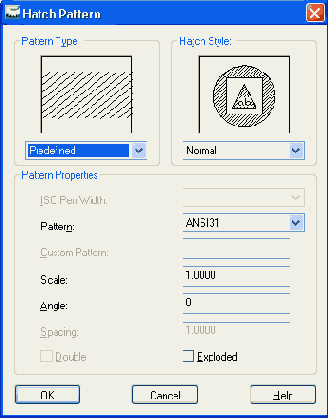

Щелкните мышью на кнопке Pattern... (Образец...).
Появится диалоговое окно образцов штриховки Hatch Pattern.
Оставьте установку по умолчанию ANSI31 pattern или выберите желаемый тип штриховки.
Масштаб штриховки Scale можно регулировать. Большие числа дают большее расстояние между линиями штриховки; меньшие числа делают расположение линий штриховки более плотным.
Значение угла в окне Angle обычно устанавливают или оставляют равным.
Если не требуется выполнять операцию двухмерного редактирования по усечению области штриховки, то опция Exploded (He сплошная) не активизируется.

Чертеж 2

Щелкните мышью на кнопке ОК.

Чертеж 2

Щелкните мышью на кнопке ОК.
Остальные установки оставьте в значениях по умолчанию.

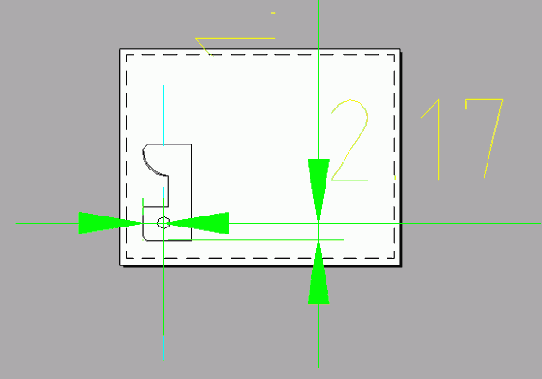

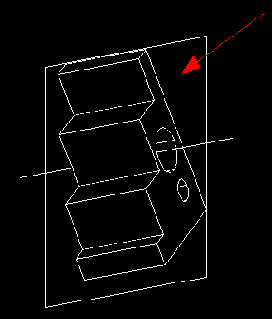

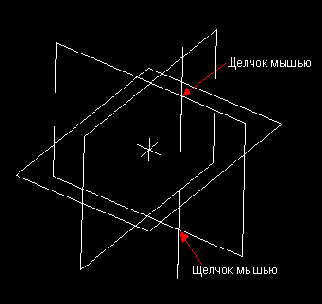

Select plane will be cutting plane: (Щелкните мышью на рабочей плоскости в режиме создания модели. Пакет Mechanical Desktop автоматически переключится в режим создания модели, чтобы позволить сделать выбор рабочей плоскости).

Select view in which to

Чертеж 2

Select view in which to display cutting lines (or press Enter for none) : (Щелкните мышью на том виде, на котором необходимо разместить двойную штрих-пунктирную линию плоскости сечения. Или введите с клавиатуры Р, чтобы иметь возможность щелчком мыши указать точки прохода линий плоскостей сечения. Если вы нажмете клавишу <Enter>, то линия плоскости сечения показана не будет).

так вы определите точку начала

Чертеж 3

Введите с клавиатуры Y и нажмите клавишу <Enter>, так вы определите точку начала оси Y.
Введите с клавиатуры R и нажмите клавишу <Enter>.
Продолжайте вводить букву R до тех пор, пока пиктограмма осей XYZ не примет вид стандартных осей декартовой системы координат, которые будут соответствовать виду спереди.
Ось X — слева направо. Ось Y — снизу вверх. Ось Z — изнутри наружу.

в котором можно произвести регулировку

Чертеж 3

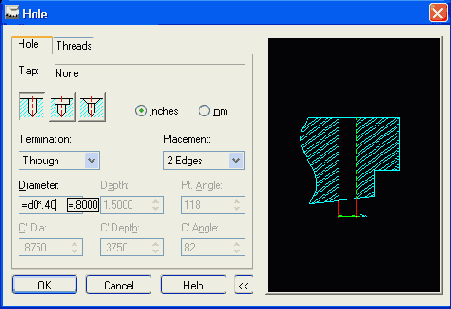

Появляется диалоговое окно Hole (Отверстие), в котором можно произвести регулировку установок и откорректировать тот объем информации, который должен быть включен в обозначение).

Select work plane, face or

Чертеж 3

Select work plane, face or [worldXy/worldYz/worldZx/Ucs/View] : Y (Введите с клавиатуры у или ж и затем нажмите клавишу <Enter>).
Select an option [Rotate/Flip/Accept] : R (Введите букву R, выбирая тем самым вращение. Вращайте пиктограмму осей X, Y и Z до тех пор, пока она не совместится правильно с видом сечения).

Базовый вид появляется на своем

Чертеж 4

Базовый вид появляется на своем месте.

При использовании применяемой по умолчанию

Чертеж 4

При использовании применяемой по умолчанию системы обозначений ANSI (American National Standards Institute — Американский национальный институт стандартов) обозначения отверстий будут содержать правильный набор символов.

Щелкните мышью на кнопке ОК.
Select location for hole note: (Щелкните мышью в том месте, где будете размещать обозначение).

Specify location on base view:

Чертеж 4

Specify location on base view: (Щелкните на экране режима создания модели в том месте, где следует разместить сечение).

Чертеж 5

Теперь добавим другое отверстие. Пусть

Чертеж 5

Теперь добавим другое отверстие. Пусть это будет отверстие с цилиндрической зенковкой. (Воспользуемся той же процедурой применения команды AMNOTE, которая была использована Для стандартных отверстий.)

Чертеж 5

Чертеж 6

Для того чтобы осуществить редактирование

Чертеж 6

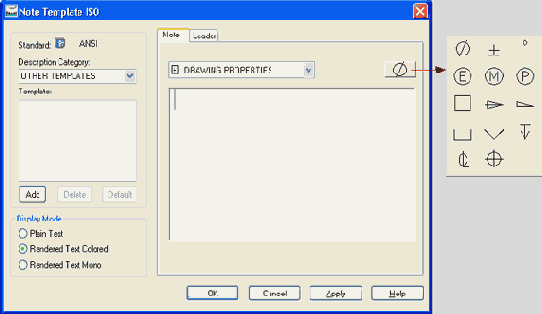

Для того чтобы осуществить редактирование обозначения отверстия, дважды щелкните мышью на размере или введите с клавиатуры команду AMPOWEREDIT и нажмите клавишу <Enter>. Появится диалоговое окно редактирования, куда можно ввести изменения, добавления или удалить лишнее.
После завершения щелкните мышью на кнопке ОК.
Нажав с помощью мыши кнопку символов, можно ввести в обозначение дополнительные символы.

с ортографическими проекциями введен вид

Чертеж 6

В существующий чертеж с ортографическими проекциями введен вид полного поперечного сечения (Section A-A)

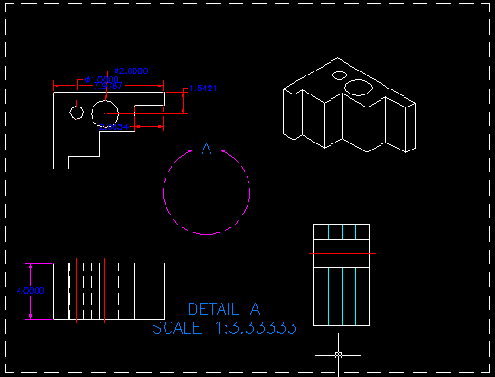

Далее предлагается ознакомиться с шагами создания видов увеличенного масштаба. Прежде, чем приступить к работе, вы должны убедиться, что модель закончена и базовый чертеж с ортографическими проекциями завершен.

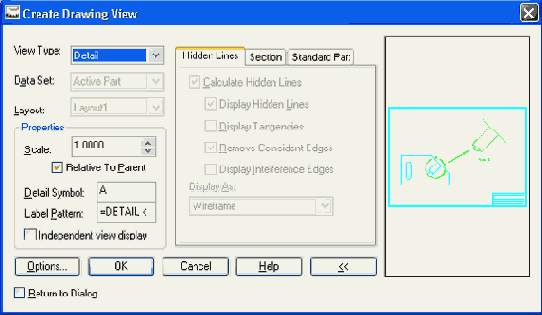

Введите с клавиатуры AMDWGVIEW и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.
Появится диалоговое окно Create Drawing View.
Установите в окне View Type опцию Detail.
Отрегулируйте значение масштаба в окне Scale, чтобы слегка увеличить вид.
Щелкните мышью на кнопке ОК.

Чертеж 7

Select vertex in parent view

Чертеж 7

Select vertex in parent view to attach detail: (Щелкните мышью непосредственно в центре области родительского вида, которую следует изобразить с увеличенным масштабом).
Specify center point for circular area or [Ellipse/Polygon/Rect/ Select] : (Форма области, представленной в увеличенном масштабе, может иметь вид эллипса, многоугольника или прямоугольника. Если вы соглашаетесь с формой области по умолчанию, которой является окружность, то просто щелкните на родительском виде непосредственно в центре области, которую хотите изобразить в увеличенном масштабе).

Чертеж 8

Отбуксируйте красный прямоугольник на новое

Чертеж 8

Отбуксируйте красный прямоугольник на новое место и дважды нажмите клавишу <Esc>, чтобы убрать блоки захвата.

Specify radius of circle or

Чертеж 8

Specify radius of circle or [Diameter]: (Буксировкой отрегулируйте величину диаметра, чтобы окружность накрывала область более подробного изображения).
Specify location for detail view: (Щелкните мышью на свободной области чертежа, чтобы разместить вид с увеличенным масштабом).

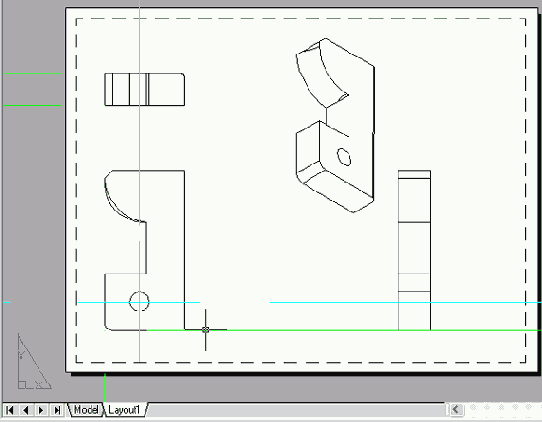

Далее необходимо создать изометрическую проекцию.

Чертеж 9

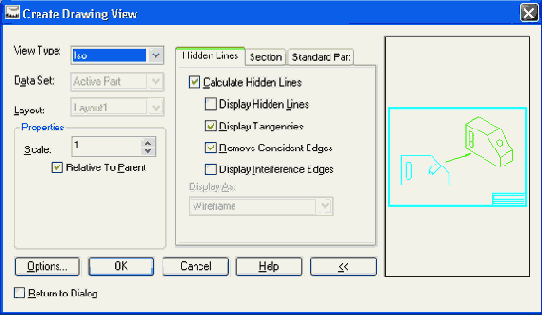

Далее необходимо создать изометрическую проекцию. Этот шаг аналогичен шагам по созданию других видов, за исключением того, что в качестве типа вида выбирается опция Iso.

Чертеж 9

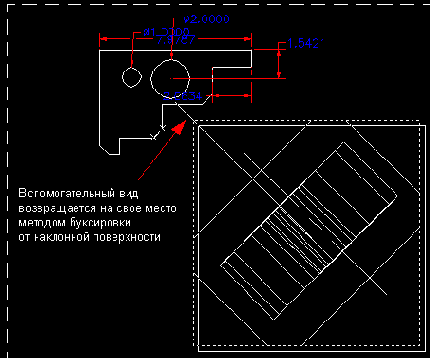

Вспомогательные виды используются для показа

Чертеж 9

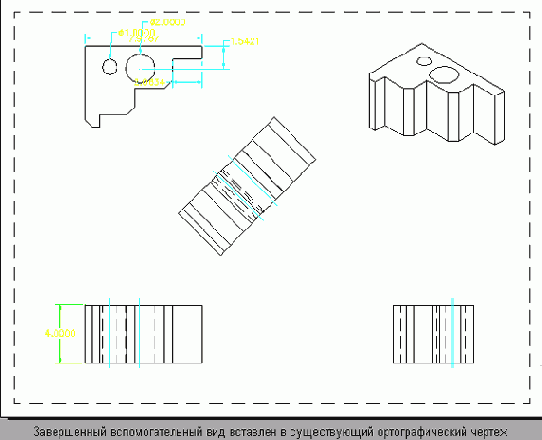

Вспомогательные виды используются для показа наклонных поверхностей, которые обычно не очень хорошо видны в стандартной ортографической проекции.

Рассмотрим шаги, позволяющие создать вспомогательный вид. После того, как модель создана и завершено получение базовых ортографический проекций, введите с клавиатуры AMDWGVIEW и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.

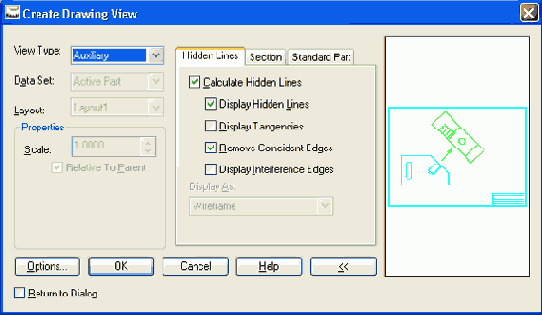

Появится диалоговое окно Create Drawing View.
Установите в окне View Type опцию Auxiliary.
Щелкните мышью на кнопке ОК.

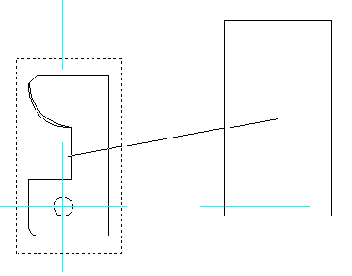

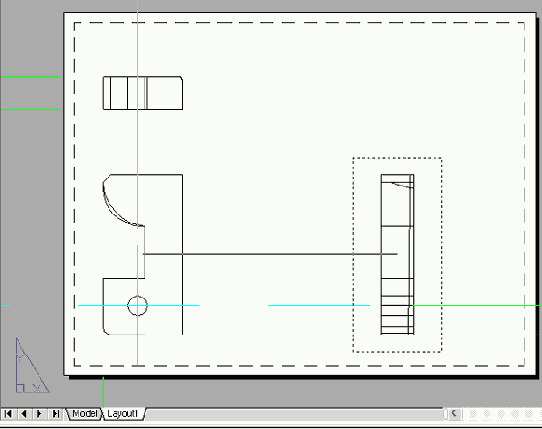

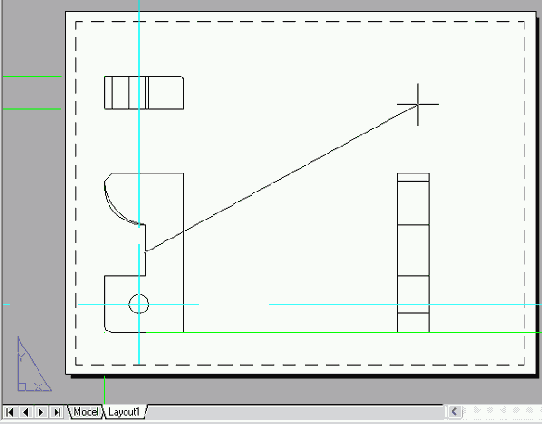

Снова выберите родительский вид

Чертеж 10

Снова выберите родительский вид и протяните линию в оставшийся угол.

Выберите размер, относительно которого должны

Чертеж 10

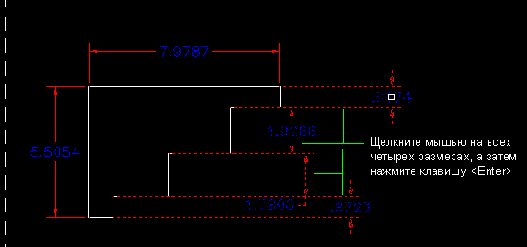

Введите с клавиатуры AMDIMALING и нажмите клавишу <Enter>.
Select base dimension: ( Выберите размер, относительно которого должны быть выровнены все остальные размеры),
Select linear dimensions to align: 1 found (Теперь щелкните мышью на всех других размерах, которые необходимо выровнять. Подтверждается первый выбор).
Select linear dimensions to align: 1 found, 2 total (Пакет Mechanical Desktop подтверждает второй выбор).
Select linear dimensions to align: 1 found, 3 total (Пакет Mechanical Desktop подтверждает третий выбор).
Select linear dimensions to align: 1 found, 4 total (Пакет Mechanical Desktop подтверждает четвертый выбор).

Select first point for projection

Чертеж 10

Select first point for projection direction or [Workplane]: (Щелкните мышью в точке, которая соответствует вершине угла, образуемого на проекции наклонной поверхностью. Помните, что для задания поверхности может использоваться и рабочая плоскость).
Select second point or <ENTER> to use the selected edge: (Щелкните мышью в вершине другого угла, образуемого на проекции наклонной поверхностью).

Размещение видов

Чертеж 11

Размещение видов завершено.

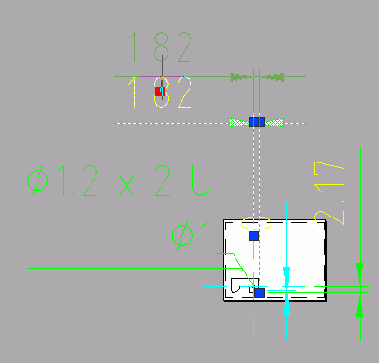

Пакет Mechanical Desktop отвечает, что

Чертеж 11

Нажмите клавишу <Enter>.
Примечание: нажатие клавиши <Enter> всегда подтверждает сделанный выбор). 4 dimension(s) aligned. ( Пакет Mechanical Desktop отвечает, что были выровнены 4 размера).

в свободное место, где будет

Чертеж 11

Specify location for view: (Буксировкой протяните линию в свободное место, где будет размещен вспомогательный вид).

Как будет показано, существует немало

Чертеж 12

Как будет показано, существует немало путей для внесения деталей и улучшения чертежа. Весьма полезной инструментальной линейкой, которая помогает держать перед глазами некоторые из опций компоновки чертежа, является линейка режима Drawing Layout (Компоновка чертежа).

Чертеж 12

Сначала рассмотрим вопрос редактирования созданных

Чертеж 13

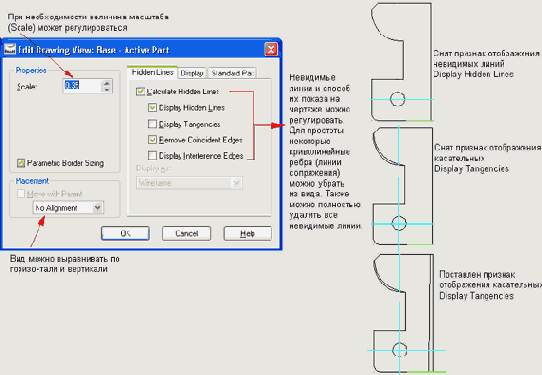

Сначала рассмотрим вопрос редактирования созданных видов.
Введите с клавиатуры AVEDITVIEW и нажмите клавишу <Enter> или щелкните мышью на пиктограмме Edit View.
Select view to edit: (Щелкните мышью на одном из созданных Вами видов).
Появится диалоговое окно режима редактирования вида Edit View.

Щелкните мышью на исходном или

Чертеж 13

Введите с клавиатуры AMDIMINSERT и нажмите клавишу <Enter>.
Select base dimension: ( Щелкните мышью на исходном или существующему размере).

Чертеж 13

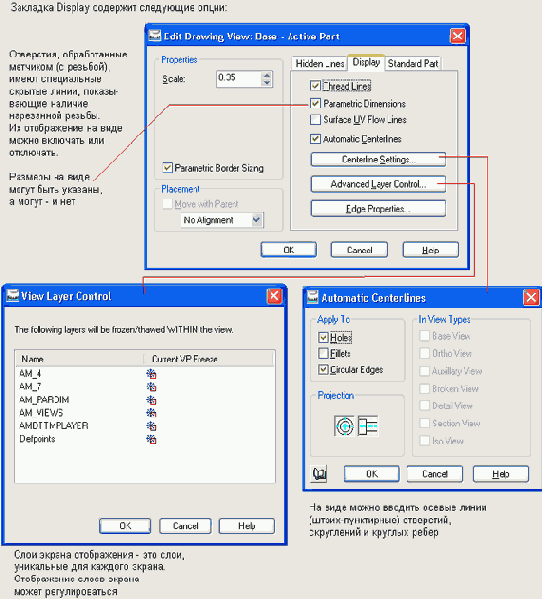

Закладка Display содержит следующие опции:

Чертеж 14

Закладка Display содержит следующие опции:

о новой выносной линии, которая

Чертеж 14

Locate extension line origin: (Речь идет о новой выносной линии, которая должна быть вставлена. Для точного размещения выносной линии используйте В оси привязки объекта. В нашем случае была выбрана опция CEN, которая позволяет совместить оси привязки с центром отверстия).

Чертеж 14

Чертеж 15

что вставленный размер размещается точно

Чертеж 15

Заметьте, что вставленный размер размещается точно в одну линию с существующей размерной линией.

Переместить вид) вы, возможно, заметили,

Чертеж 16

При использовании команды AMMOVEVIEW ( Переместить вид) вы, возможно, заметили, что базовый и изометрические виды могут перемещаться во всех направлениях, а виды, созданные с использованием опции Ortho, т.е. как ортогональные, могут двигаться только по одной оси. Это является результатом того, что на такие виды накладывается ограничение ортогональности. Вид сверху будет перемещаться только вверх и вниз, но не влево или вправо. Вид сбоку будет перемещаться влево и вправо, но не вверх или вниз. Бели позволить данным видам двигаться вне этих ограничений, то это будет означать, что они не являются ортогональными проекциями. Сделать вид перемещаемым во всех направлениях и не по ортогональным осям, можно создав другой базовый вид. Вам придется задать этот вид и сориентировать его по осям точно так же, как и любой другой базовый вид, но теперь его можно будет перемещать в любое место чертежа. Однако лучше сохранить ортогональность видов по отношению к базовому виду и позволить пакету Mechanical Desktop самому поддерживать их правильное пространственное расположение на чертеже, сохранив при этом читаемость для технических работников и инженеров.

С помощью команды объединения размеров

Чертеж 16

С помощью команды объединения размеров AMDIMJOIN процесс может быть проведен в обратном направлении.
Введите с клавиатуры AMDIMJOIN и нажмите клавишу <Enter>.
Select base dimension: (Щелкните мышью на базовом размере).
Select linear dimension to join: 1 found (Щелкните мышью на размере, который должен быть объединен с базовым размером).
Press <Enter>. (Нажатие клавиши <Enter> подтверждает сделанный выбор).

Чертеж 17

Пакет Mechanical Desktop отвечает, что

Чертеж 17

1 dimension(s) joined: ( Пакет Mechanical Desktop отвечает, что два размера были объединены в один).

воспользуйтесь командой UNDO или соответствующей

Чертеж 18

Помните, если вы ошиблись, и необходимо сделать "шаг назад", воспользуйтесь командой UNDO или соответствующей пиктограммой.

Как быть, если требуется получить точные данные об установках, применяемых при создании вида? Другими словами, включен ли режим отображения касательных или невидимых линий? Подобная информация может понадобиться в том случае, когда необходимо сохранить совместимость видов или чтобы вывести на экран специальные детали конкретного вида. Для получения списка подобной информации следует воспользоваться командой AMLISTVIEW.

Введите с клавиатуры AMLISTVIEW и нажмите клавишу <Enter> В или щелкните мышью на пиктограмме.
Select the view: (Щелкните мышью на виде, информацию о котором необходимо получить).

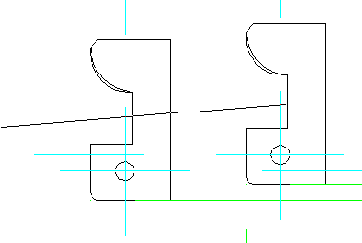

Иногда при плотном расположении размеров

Чертеж 18

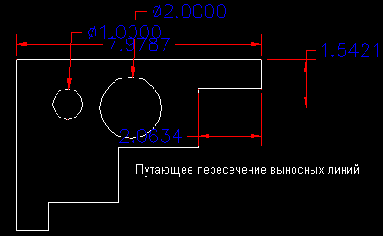

Иногда при плотном расположении размеров выносные линии могут перекрываться, приводя к путанице. Команда AMDIMBREAK расчищает область, через которую проходят пересекающиеся линии. При этом в плане редактирования "разорванные" линии будут сохранять связанные с ними свойства.
Далее рассмотрим пример применения команды AMDIMBREAK.

Для закрытия текстового окна достаточно

Чертеж 19

Для закрытия текстового окна достаточно щелкнуть мышью на кнопке "х" в верхнем правом углу.
После просмотра списка можно вернуться назад и, применив команду AMVIEW, изменить установки. При этом надо следовать процедуре, описанной ранее для команды AMVIEW.

Select dimension or extension line

Чертеж 19

Введите с клавиатуры AMDIMBREAK и нажмите клавишу <Enter>.
Select dimension or extension line to break <Multiple>: (Щелкните мышью на линии, которая должна быть разорвана).
Second point or [First point/Object/Restore] <Automatic>: (Щелкните мышью на линии, которая пересекает разрываемую линию или, нажав клавишу <Enter>, согласитесь с выбором опции автоматического режима работы Automatic).

Чертеж 20

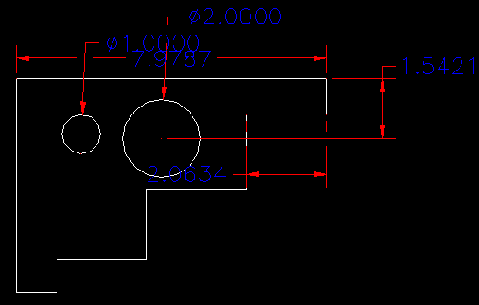

Использование разрывов четко показывает, какие

Чертеж 20

Использование разрывов четко показывает, какие линии являются выносными линиями размеров

Сделайте необходимые установки, описанные выше,

Чертеж 21

Введите с клавиатуры AMDWOVIEW и нажмите клавишу <Enter>.
Сделайте необходимые установки, описанные выше, и щелкните на экране мышью для размещения вида.

Чертеж 22

Добавление и изменение размеров на чертеже

Создавая каждый новый вид на деталировочном чертеже, вы, вероятно, заметили, что все те размерные ограничения, которые были наложены в режиме создания модели, переходят на вид чертежа в виде стандартных ортографических обозначений. Эти размеры обычно необходимы на чертеже, но, как правило, требуется также показывать дополнительные размеры. В пакете Mechanical Desktop имеются удобные интуитивно понятные команды для добавления таких размеров. К примеру, необходимо внести размеры таких элементов, как скругления, радиусы кривизны, отверстия и т.д.

Введите с клавиатуры AMREFDIM и нажмите клавишу <Enter>.

Select first object: (Щелкните мышью на области объекта, где необходимо проставить размер, скажем, на скруглении или линии. В примере ниже был выбран радиус кривизны).

Как можно перемещать виды

Введите с клавиатуры AMMOVEVIEW и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.

Specify view to move: (Щелкните мышью на виде и затем отбуксируйте вид в новое положение).

Как проставлять размеры отверстий

Для этой цели можно использовать команду AMREFDIM, но лучшим выбором будет команда AMNOTE (в более старых версиях пакета она называлась AMHOLENOTE). Команда AMNOTE добавляет в строку сноски всю требуемую информацию об отверстии.

Введите с клавиатуры AMNOTE и нажмите клавишу <Enter> или щелкните на пиктограмме.
Enter an option [New] : (Нажмите клавишу <Enter>, соглашаясь с опцией New (Новый размер)).
Select the hole feature: (Щелкните мышью на виде на том отверстии, которое наилучшим образом характеризует его тип).

Как скопировать вид

Введите с клавиатуры AMCOPYVIEW и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.

Specify view to copy: (Щелкните мышью на виде и затем отбуксируйте копию в новое положение).

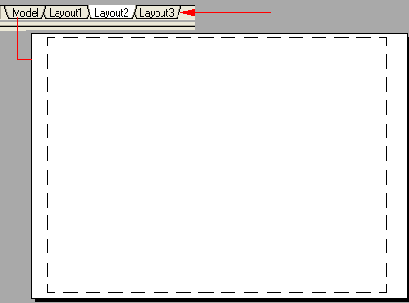

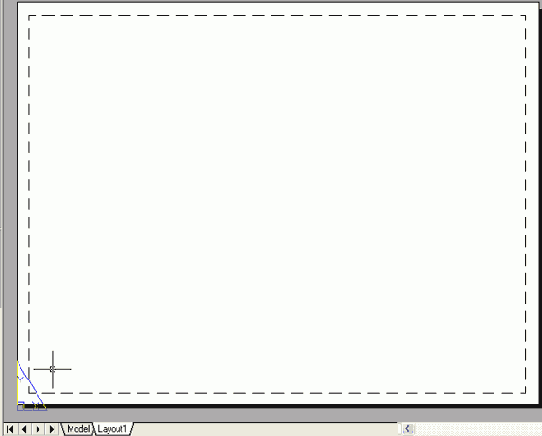

Как создать абсолютно новый дополнительный чертеж

Может возникнуть потребность в показе детали или компоненты различным группам клиентов, подрядчиков или производителей. Пакет Mechanical Desktop предоставляет легкий метод для создания дополнительных чертежей с новой компоновкой.

Введите с клавиатуры Layout и нажмите клавишу <Enter>.
Введите с клавиатуры New и нажмите клавишу <Enter>.
Введите уникальное имя чертежа и после этого нажмите клавишу Enter>.

Внизу страницы рисования появится закладка нового чертежа. Щелчок мыши на этой закладке приведет к открытию новой пустой страницы рисования чертежа. Теперь, используя уже известные процедуры, можно добавить новые виды.

Как удалить вид

Введите с клавиатуры AMDELVIEW и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.

Select view to delete: (Щелкните мышью на виде, который необходимо удалить).

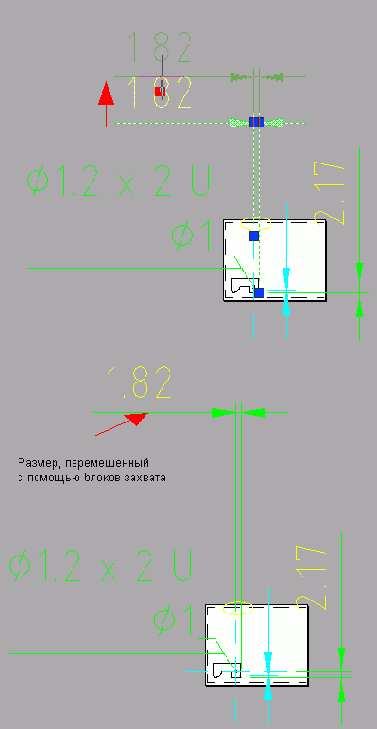

Перемещение размеров

Для последующего перемещения размеров используйте метод редактирования с помощью блоков захвата. Блоки захвата представляют собой окрашенные в синий цвет прямоугольники, которые появляются при выборе элемента в момент отсутствия команды в командой строке (строка пуста).

Command: (Активной команды нет, так что командная строка пуста).

Click on the object: (В данном случае щелчком мыши выбирается размер, при этом его цвет меняется на красный).

Откройте ранее созданную модель или

Шаг 1

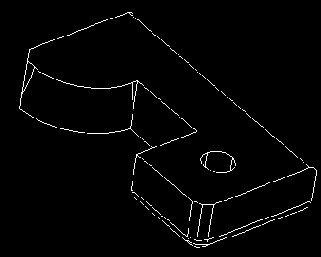

Откройте ранее созданную модель или создайте новую.

или щелкните мышью на пиктограмме.

Шаг 2

Введите с клавиатуры AMDWGVIEW и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.
Появится диалоговое окно Create Drawing View (Создание вида чертежа).
Установите в окне View Type (Тип вида) опцию Base (Базовый).
Установите в окне Data Set (Набор данных) опцию Active Part (Активная деталь).
Масштаб (Scale) установите небольшой, потом его можно будет увеличить. (Используйте значение .375.)
Остальные установки оставьте по умолчанию.
Щелкните мышью на кнопке ОК.

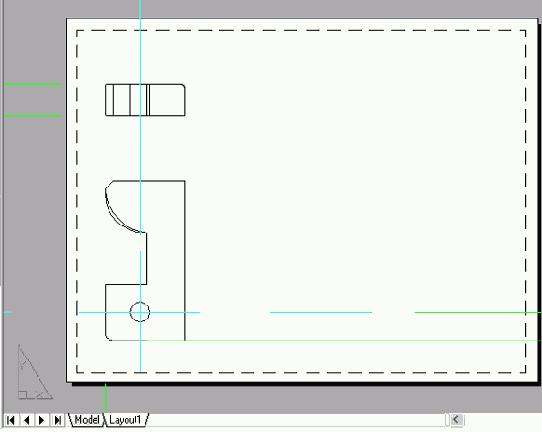

Теперь необходимо сообщить пакету Mechanical

Шаг 3

Теперь необходимо сообщить пакету Mechanical Desktop, каким должен быть этот базовый вид и как его расположить. Выбрав грань, которую вы хотите вывести на экран, необходимо указать место ее позиционирования.
Отметьте грань, которую вы планируете в качестве базовой, и нажмите клавишу <Enter>. (Обычно этот вид называют видом спереди.)

выберите место, где должен быть

Шаг 4

Задайте местоположение базового вида. Примечание: выберите место, где должен быть расположен вид. Пусть это будет левый нижний угол экрана Layout 1. Это типичное месторасположение для вида спереди.

Повторите процесс создания вида для

Шаг 5

Повторите процесс создания вида для других проекций.
Введите с клавиатуры AMDWGVIEW и нажмите клавишу <Enter> или щелкните мышью на пиктограмме Drawing View.
Появится диалоговое окно Create Drawing View (Создание вида чертежа).
Установите в окне View Type опцию Ortho (Ортогональный).
Другие установки оставьте по умолчанию.
Щелкните мышью на кнопке ОК.

В качестве родительского вида необходимо

Шаг 6

Выберите родительский вид.
В качестве родительского вида необходимо выбрать только что созданный базовый вид.
Протяните линию вверх до места расположения нового вида, щелкните мышью и нажмите клавишу <Enter>.

или щелкните мышью на пиктограмме

Шаг 7

Введите с клавиатуры AMDWGVIEW и нажмите клавишу <Enter> или щелкните мышью на пиктограмме Drawing View.
Появится диалоговое окно Create Drawing View (Создание вида чертежа).
Установите в окне View Type опцию Iso (Изометрический).
Масштаб (Scale) должен соответствовать масштабу других видов, поэтому оставьте значение 1.0000.
Щелкните мышью на кнопке ОК.

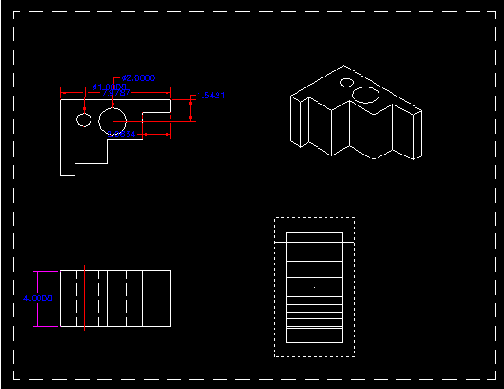

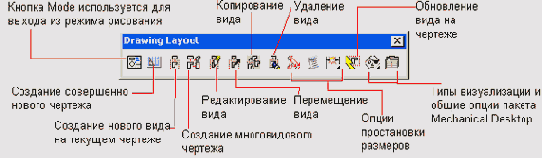

Создание деталировок (рабочих

Создание деталировок (рабочих чертежей) на основе параметрических моделей

После того как конструкция модели уточнена до такой степени, что она готова к производству, для производителя необходимо изготовить деталировки, или рабочие чертежи. Пакет Mechanical Desktop обладает широкими возможностями по созданию чертежей деталей. С его помощью можно легко получать стандартные виды детали (сверху, спереди и сбоку), сечения, вспомогательные виды, изометрические проекции, а также сборки. Сборки могут создаваться на основе законченных моделей, а также в чертеж может быть добавлена ведомость материалов. Также из модели можно извлечь данные о массе и затем внести эту информацию в чертеж.

В данной главе вы узнаете о базовых методах получения чертежей детали из модели, научитесь выполнять изображение сборок.

Базовые шаги для создания деталировки таковы

Установка других опций отображения чертежа

Введите с клавиатуры AMOPTIONS и нажмите клавишу <Enter>.
В появившемся окне можно отрегулировать вид рамки, цвет ребер, а также, установить другие опции.
Завершив изменение установок, щелкните мышью на кнопке ОК.

Вставка размера (в одну линию с существующим размером)

Размер существует, но были добавлены некоторые детали, поэтому необходимо ввести дополнительные размеры, которые следует расположить в одну линию с существующей размерной линией.

Выравнивание размеров

На рисунке ниже показано текущее расположение размеров на ортографической проекции.

Чертеж 1

эта опция создает спираль, начинающуюся

Чертеж 1

Количество витков (Revolution) — количество полных оборотов спирали.
Плоская спираль (Spiral) — эта опция создает спираль, начинающуюся в центре и раскручивающуюся наружу.

Чертеж 2

Чертеж 3

Чертеж 4

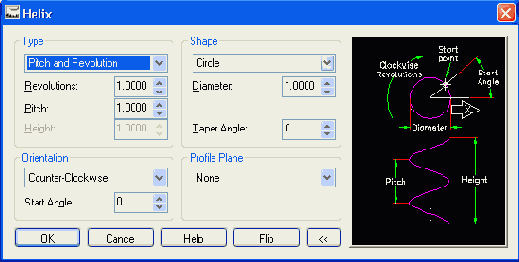

Появляется диалоговое окно команды Helix.

Чертеж 5

Появляется диалоговое окно команды Helix.
Установите значения количества витков (Revolution), шага (Pitch) и диаметра (Diameter).
После того как установки сделаны, щелкните мышью на кнопке ОК.

Чертеж 6

Чертеж 7

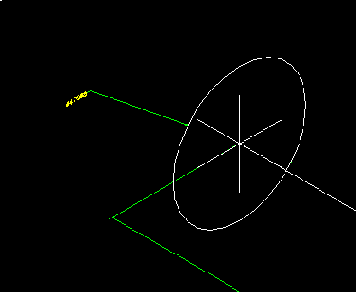

Хотя новая рабочая плоскость выглядит

Чертеж 8

Select the path: (Выберите спираль).
Нажмите клавишу <Enter>.
(Этим подтверждается размещение новой рабочей/эскизной плоскости.)
Хотя новая рабочая плоскость выглядит косой, она перпендикулярна спирали в точке ее начала.

Чертеж 9

Теперь необходимо наложить на профиль

Чертеж 10

Теперь необходимо наложить на профиль поперечного сечения все необходимые ограничения. Сначала следует идентифицировать профиль.
Введите с клавиатуры AMPROFILE и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.
Выберите окружность и нажмите еще раз клавишу <Enter>.

Теперь необходимо наложить на профиль

Чертеж 11

Теперь необходимо наложить на профиль размерные ограничения.
Введите с клавиатуры AMPARDIM и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.
Выберите окружность и затем щелкните мышью в стороне от нее, чтобы разместить размер.

то все готово, чтобы протащить

Чертеж 12

Наконец- то все готово, чтобы протащить профиль вдоль трехмерной спирали!
Введите с клавиатуры АNSWEEP и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.
Воспользуйтесь опцией Path Only (Только путь).
Щелкните мышью на кнопке ОК.

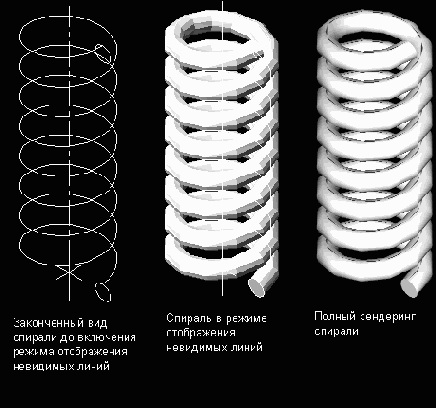

Будьте терпеливы. Процесс формирования спирали

Чертеж 13

Будьте терпеливы. Процесс формирования спирали может занять некоторое время.
Если объемное изображение спирали вы не увидите сразу, включите режим рендеринга или показа невидимых линий.

Для задания спирали может быть

Чертеж 14

Для задания спирали может быть использован ряд опций:
Pitch and Revolution (

Шаг (Pitch) — это расстояние

Чертеж 16

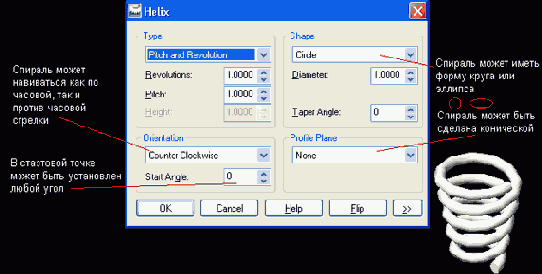

В диалоговом окне команды Helix

Чертеж 17

В диалоговом окне команды Helix имеются и дополнительные опции.

Чертеж 18

Команда Helix

Глава 9. Команда Helix

Команда создания спирали Helix в действительности представляет собой последовательность команд, используемых вместе. Ключевым элементом в ходе выполнения операции создания спирали является трехмерный путь. Спиралевидная форма полезна для любых механических моделей и сборок, в которых используются пружины, промышленные амортизаторы ударов и подобные им элементы.

Давайте создадим базовую спираль.

или щелкните мышью на пиктограмме.

Шаг 1

Введите с клавиатуры AMBASICPLANES и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.
Щелкните мышью на экране, чтобы разместить рабочие плоскости. (При этом создаются базовые рабочие плоскости XYZ).

При этом на экране появится

Шаг 2

Введите с клавиатуры 8 и нажмите клавишу <Enter> ( При этом на экране появится изображение трех базовых плоскостей в изометрической проекции). Сделайте одну из плоскостей активной эскизной плоскостью.
	Введите с клавиатуры AMSKPLN и нажмите клавишу <Enter> или щелкните мышью на пиктограмме. Щелкните мышью на рабочей плоскости и дважды нажмите клавишу <Enter>.

Теперь на рабочей плоскости необходимо

Шаг 3

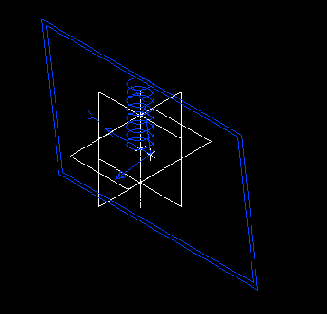

Теперь на рабочей плоскости необходимо создать рабочую ось, которая будет центральной осью спирали.
Введите с клавиатуры AMWORKAXIS и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.
Select cylinder, cone, torus or [Sketch]:
Введите с клавиатуры S и нажмите клавишу <Enter>.
(Ввод буквы S означает, что на экране будет изображен эскиз рабочей оси).
По двум точкам нарисуйте на текущей активной эскизной плоскости линию. (Для размещения линии точно в центре рабочей плоскости воспользуйтесь осями привязки объекта или выберите опцию Ortho.)

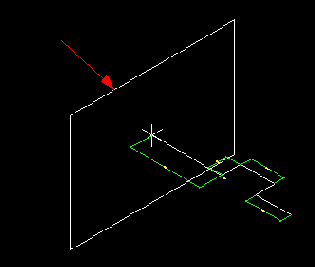

Необходимо задать рабочую плоскость, которая

Шаг 4

Необходимо задать рабочую плоскость, которая будет перпендикулярной этой рабочей оси. Введите с клавиатуры AMSKPLN и нажмите клавишу <Enter> или щелкните мышью на пиктограмме. Щелкните мышью на рабочей плоскости и дважды нажмите клавишу <Enter>.

Выберите рабочую плоскость, расположенную в основании трех рабочих п

или щелкните мышью на пиктограмме.

Шаг 5

Теперь создадим спиралевидный путь.
Введите с клавиатуры AM3DPATH и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.
В зависимости от версии пакета Mechanical Desktop программа может попросить ввести тип трехмерного пути.
Введите Н (от слова helical — спиральный).
Выберите рабочую ось.

Специфический угол спирали требует создания

Шаг 6

Специфический угол спирали требует создания специальной рабочей плоскости, перпендикулярной спирали в точке ее начала.
Введите с клавиатуры AMWORKPLN и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.
Select Normal to Start: (Это означает размещение рабочей плоскости под прямым углом или нормально относительно спирали в точке ее начала).
Проверьте, чтобы в окне Create Sketch Plane (Создать эскизную плоскость) был установлен признак активности этой опции.
Щелкните мышью на кнопке ОК.

Теперь все готово для создания

Шаг 7

Теперь все готово для создания эскиза профиля поперечного сечения. Рисование профиля можно выполнять в текущем режиме изометрической проекции или в режиме плоского вида в плане, для чего надо воспользоваться командой PLAN. Для привязки профиля к точке начала спирали обязательно используйте оси привязки объекта.
В качестве профиля возьмем окружность.
Введите с клавиатуры Circle и нажмите клавишу <Enter>.
Введите с клавиатуры END и нажмите клавишу <Enter>.

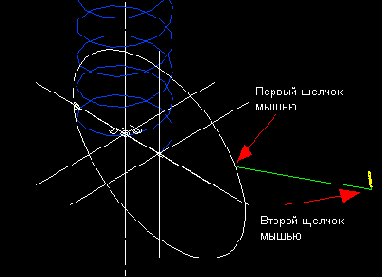

Щелкните мышью непосредственно в конце спиральной линии (эта точка называется начальной).
Буксировкой сделайте окружность произвольного размера.

и количество витков) Revolution

Шаг и количество витков). Revolution and Height (Количество витков и высота). Height and Pitch (Высота и шаг). Spiral (Плоская спираль).

Чертеж 1

Создайте таблицу переменных со следующими

Чертеж 1

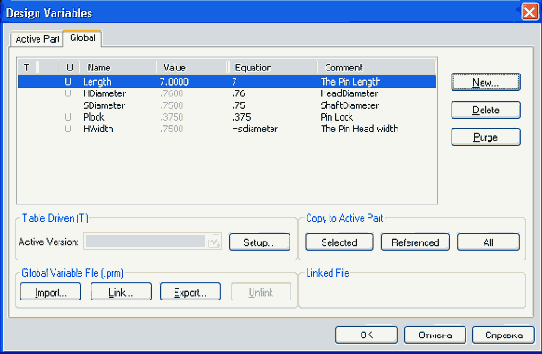

Создайте таблицу переменных со следующими переменными (повторите шаг 2 для каждой добавочной переменной):
Length (длина штифта); Hdiameter (диаметр головки штифта); Sdiameter (диаметр стержня штифта); Plock (стопорное отверстие штифта); Hwidth (толщина головки). Таблица должна иметь вид, аналогичный показанному на рисунке ниже. Для обозначения уравнений используйте перечисленные начальные значения размеров.

что каждый добавляемый размер имеет

Чертеж 2

Заметьте, что каждый добавляемый размер имеет имя, например, d0 или d1. Это имена переменных, которые позволяют ссылаться на параметрический размер без присвоения ему постоянного значения. Другими словами, это позволяет использовать уравнения.

Чертеж 2

Чертеж 3

Чертеж 4

либо из переменных необходимо отредактировать,

Чертеж 4

Если какую- либо из переменных необходимо отредактировать, то снова введите с клавиатуры AMVARS, нажмите клавишу <Enter> и щелкните мышью на закладке Global. (Должны появиться все переменные.)
Дважды щелкните мышью на любом из свойств переменной и введите с клавиатуры изменение.

Иногда при попытке наложить на

Чертеж 5

Иногда при попытке наложить на ребро размер вы можете получить сообщение: Adding this dimension would over constrain the sketch (Добавление этого размера приведет к избыточному ограничению эскиза). Накладывая ограничения, всегда необходимо иметь нежесткую сторону, которая бы .позволил а изменять значения размеров. Подобное предупреждение будет выдаваться при попытке наложить ограничение, которое заблокирует профиль.
Если такое предупреждение таки появляется, то, возможно, ставить размер на эту сторону и не надо, или можно просто попытаться добавить ограничение на другую сторону, что даст такой же результат. Вторым вариантом может быть использование другой комбинации наложения ограничений. Обычно при конструировании возможно использование нескольких стилей конфигурирования ограничений.

Чертеж 5

Чертеж 6

В командной строке появится сообщение:

Чертеж 7

В командной строке появится сообщение: Solved fully constrained sketch (Полностью образмеренный эскиз выполнен), указывающее на то, что все возможные размерные ограничения на эскиз профиля наложены. Не всегда необходимо полностью образмеривать эскиз, но полный набор ограничений обеспечивает максимально возможную гибкость использования параметрической модели. Профиль с полным набором ограничений может изменяться и уточняться с максимальной свободой. Эскиз же с частично наложенными ограничениями будет ограничен в плане возможностей по изменению определенных размеров.

Это вид электронной таблицы по

Чертеж 7

Это вид электронной таблицы по умолчанию. Первая созданная деталь имеет имя Generic (Типовая)

Чертеж 8

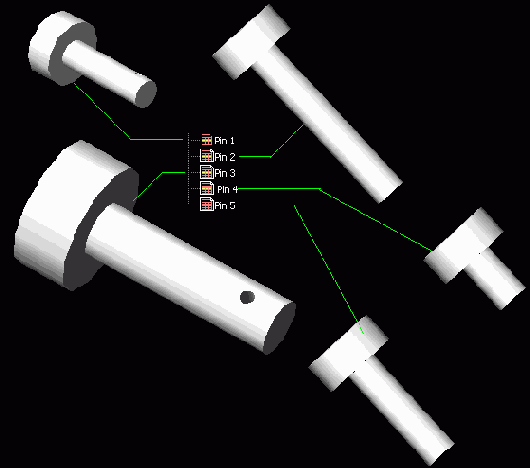

Здесь показано, что добавлено четыре

Чертеж 8

Здесь показано, что добавлено четыре штифта, каждый из которых имеет свои размеры.

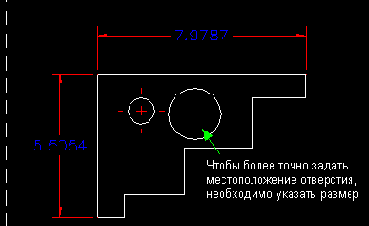

Поскольку необходимо, чтобы отверстия размещались

Чертеж 9

Поскольку необходимо, чтобы отверстия размещались точно в центре, то следует воспользоваться уравнением, в котором ширина делится пополам; независимо от ее размера (введите =d0/2 и нажмите клавишу <Enter>). Буксировкой переместите точку пересечения в приблизительное положение отверстия.

Щелкните мышью на кнопке ОК

Чертеж 9

Щелкните мышью на кнопке ОК и затем — снова на кнопке ОК. Теперь вы вновь вышли на страницу режима моделирования.

Enter distance from first edge

Чертеж 10

Enter distance from first edge =d0/2 <Enter>
Enter distance from second edge =d0/2 <Enter>

Активизируйте созданные размеры двойным щелчком

Чертеж 10

Активизируйте созданные размеры двойным щелчком мыши на каждом из наборов установок параметров из списка в ветви Global Table дерева системного броузера.

Чертеж 11

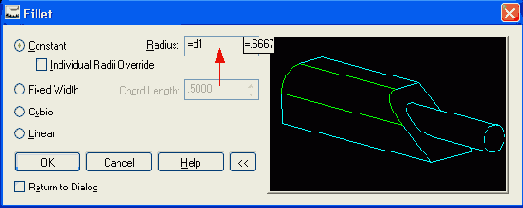

Добавьте округления для всех углов

Чертеж 12

Добавьте округления для всех углов детали.

А как насчет ортографических проекций

Чертеж 12

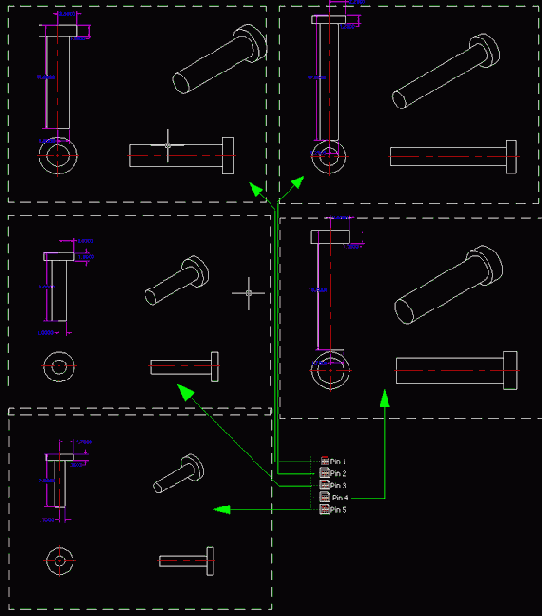

А как насчет ортографических проекций этих моделей, будут ли они изменяться или обновляться? Да! Создайте ортографические проекции для одной из моделей, затем дважды щелкните мышью на одном из наборов размеров в ветви Global Table системного броузера. На экране отображения чертежа будет видно, как проекции перестроятся в соответствии с новыми размерами.
Для каждого типоразмера штифта размерные переменные будут принимать значения, соответствующие данным из Excel-таблицы (см. ниже).

А теперь произведем над созданной

Чертеж 13

А теперь произведем над созданной моделью что-нибудь интересное. Например, создадим еще ряд деталей, изменяя всего один размер!

Обратите внимание на то, как

Чертеж 13

Обратите внимание на то, как изменяются размеры на ортографических проекциях с изменением размеров модели штифта.

На экране вновь появится изображение

Чертеж 14

На экране вновь появится изображение эскиза.

Чертеж 14

или щелкните мышью на пиктограмме.

Чертеж 15

Введите с клавиатуры AMMODDIM и нажмите клавишу <Enter> или щелкните мышью на пиктограмме.
Выберите значение d0.
С помощью командной строки измените значение d0 на 3 и нажмите клавишу <Enter>.
Теперь необходимо обновить эскиз с учетом внесенных изменений.

Ниже приведены полезные советы по

Чертеж 16

Ниже приведены полезные советы по введению уравнений в параметрическую модель.
Всегда начинайте уравнение с символа = (знака равенства). Вначале накладывайте размерные ограничения на наиболее важные стороны или области детали. Не бойтесь переделать конфигурацию размерных ограничений, если первая была неудачной. (Перед наложением размерных ограничений сохраните эскиз идентифицированного профиля под другим именем. Тогда можно будет вновь открыть его и наложить новые размерные ограничения:) Если при добавлении размерных ограничений эскиз профиля сместится в том направлении, которое вы ожидали, воспользуйтесь "зафиксированной точкой". Чтобы активизировать режим фиксации точки, щелкните мышью на пиктограмме с изображением замка

и после этого поставьте маркер на ту точку, которая должна быть зафиксирована. Некоторые ограничивающие параметры могут устанавливаться через диалоговое окно

опций Mechanical Options. Чтобы вызвать это,окно, щелкните мышью на соответствующей пиктограмме.

Чертеж 17

Очень полезна опция Display As

Чертеж 18

Очень полезна опция Display As Equations (Показать в виде уравнений), поскольку в этом случае на экране отображаются как значения, так и имена параметров.

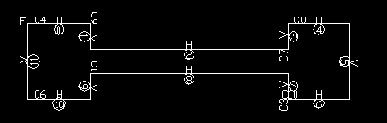

Вспомните, что на двухмерные эскизы можно накладывать следующие ограничения:

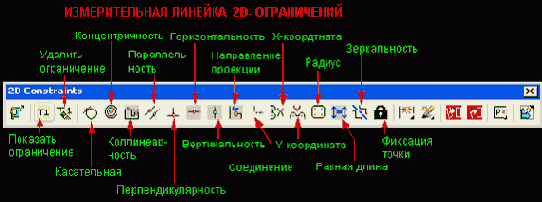

Большинство из ограничений для двухмерных

Чертеж 19

Большинство из ограничений для двухмерных эскизов накладываются одинаковым образом. Ниже показан пример наложения ограничения параллельности.

Щелкните мышью на пиктограмме, соответствующей тому ограничению, которое вы хотите наложить. Выберите первую линию объекта. Выберите вторую линию объекта.

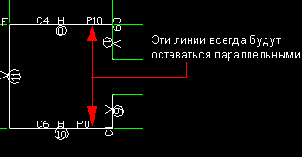

На двух линиях отобразится символ ограничения параллельности.

Чертеж 20

table BORDER

Чертеж 21

< table BORDER ="0" COLS="3" WIDTH="11%" >

File => Save

File
=> Save

Выйдите из Excel, щелкнув мышью на символе "х", расположенном в правом верхнем углу.

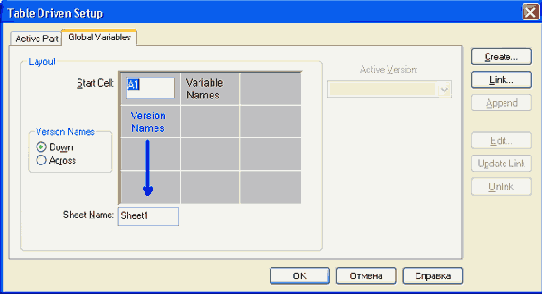

На экране по-прежнему должно быть открытым диалоговое окно Table Driven Setup (Табличные установки). (Если это не так, то щелкните на пиктограмме, соответствующей команде AMVARS, а затем — на кнопке Setup.)
Щелкните мышью на кнопке Update Link (Обновить ссылку).

Математические опции

Математические опции

Для обозначения умножения используйте символ * (звездочку). Для обозначения деления используйте символ / (прямую косую). Для обозначения сложения и вычитания используйте, соответственно, символы + и -. Для обозначения возведения в степень используйте символы ^2, ^3, ^4 и т.д. Для обозначения корня квадратного используйте символы sqrt. Для обозначения числа к (3,14) используйте символы pi. Для обозначения тригонометрических функций используйте символы sin, cos, tan, asin, acos, atan и т.д. Для обозначения логарифмической функции используйте символы log. Доступны к использованию и другие математические функции.

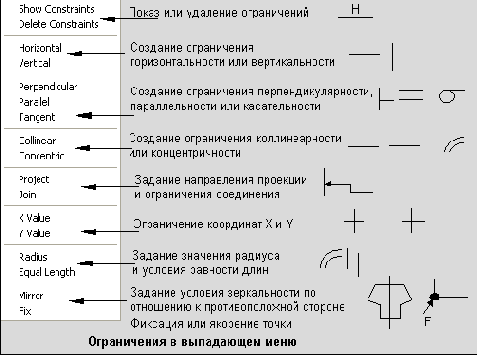

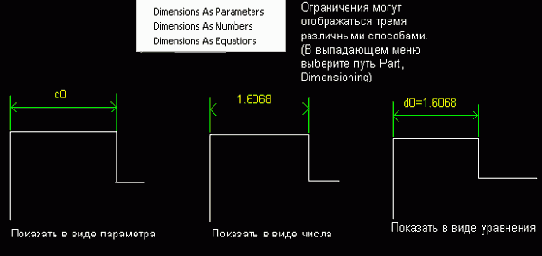

Ограничения могут отображаться тремя различными способами. (В выпадающем меню выберите путь Part, Dimensioning)

Параметрическое моделирование с табличными переменными

Пакет Mechanical Desktop позволяет использовать данные из внешней таблицы для управления размерными переменными и уравнениями. Продумайте, как деталь заказывается в проекте. Тогда можно создать одну деталь, но в таблице будут содержаться все возможные ее размеры. Какой бы размер ни заказывался, именно он будет использован в модели для заказа.

В приведенном ниже практическом примере данные о размерах и уравнениях для модели будут размещаться в электронной таблице Excel®. Сначала будут вводиться переменные данные, затем будут вводиться данные в модель. Модель представляет собой срезной штифт пяти различных размеров. Создаваться будет только один такой штифт, а остальные четыре размера будут сгенерированы таблицей.

Part => Dimension => Dimension as Equation

Part
=> Dimension => Dimension as Equation

или щелкните мышью на пиктограмме.Обратите внимание на то, как на нарисованную фигуру автоматически накладываются ограничения (эти ограничения накладываются в момент идентификации профиля).

V — это обозначение ограничения вертикальности (линия должна оставаться вертикальной).
Н — ограничение горизонтальности (линия должна оставаться горизонтальной).
С — ограничение коллинеарности (линии или кривые должны оставаться коллинеарными).

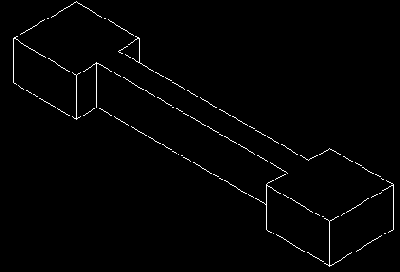

Создайте базовую форму стержня для

Шаг 1

Создайте базовую форму стержня для испытаний на разрыв, используя полилинию. Проверьте, чтобы форма была замкнутой. (Округления и отверстия будут добавлены позднее.)

Для начального конфигурирования переменных введите

Шаг 1

Для начального конфигурирования переменных введите с клавиатуры AMVARS и нажмите клавишу <Enter> или щелкните мышью на соответствующей пиктограмме.

Выполните начальный шаг наложения ограничений

Шаг 2

Выполните начальный шаг наложения ограничений с помощью команды AMPROFILE.

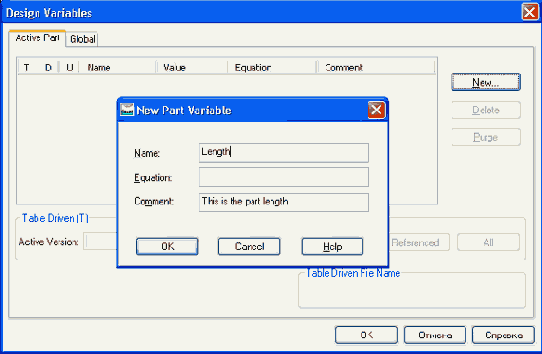

Щелкните мышью на кнопке New

Шаг 2

Щелкните мышью на кнопке New (Новая).

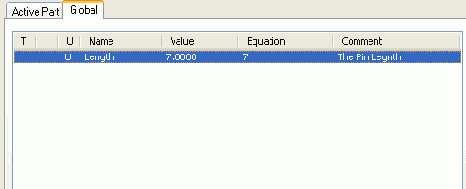

Введите в диалоговом окне New Part Variable (Новые переменные детали) обозначения Name (Имя), Equation (Уравнение) и Comment (Комментарий).
Щелкните мышью на кнопке ОК.
Повторите процедуру столько раз, сколько переменных необходимо создать. (Просто щелкните мышью на кнопке New и добавьте другие переменные.)

Перед тем как накладывать размерные

Шаг 3

Перед тем как накладывать размерные ограничения, установите режим отображения размеров в виде уравнений. Для этого в выпадающем меню выберите:

и идентифицируйте профиль детали.

Шаг 3

Нарисуйте и идентифицируйте профиль детали.

Теперь выполните наложение размерных ограничений

Шаг 4

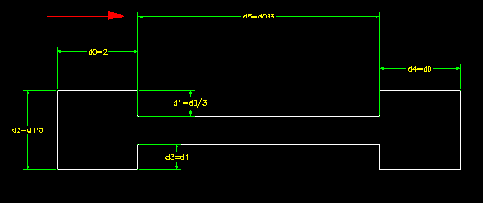

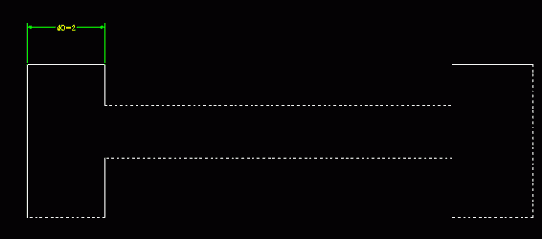

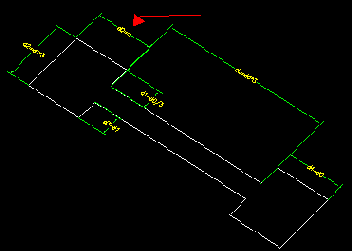

Теперь выполните наложение размерных ограничений в виде уравнений.
Воспользуйтесь командой AMPAKDIM или щелкните мышью на пиктограмме. Затем щелкните мышью на линии, размер которой должен быть проставлен, и в стороне от нее, где будет помещен размер. Для первого размерного ограничения воспользуйтесь значением 2.

используя команду AMPARDIM, наложите все

Шаг 4

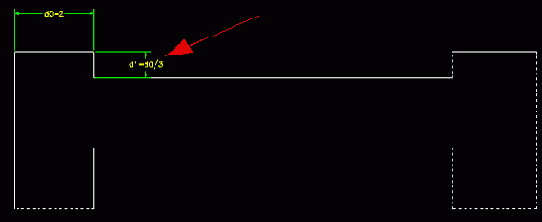

Теперь, используя команду AMPARDIM, наложите все ограничения, но при запросе значения размера вставляйте имя переменной. Продолжите процесс для каждого размерного ограничения. (Заметьте, что на рисунке добавляемый как уравнение размер становится значением переменной).

Применяя такую же процедуру задания

Шаг 5

Применяя такую же процедуру задания размеров, продолжите добавление размеров и формул к профилю. Поскольку надо, чтобы длина внутренней перпендикулярной линии всегда оставалась равной одной трети длины верхней линии, наложите размерное ограничение в виде dO, деленное на 3 (введите как =d0/3 и нажмите клавишу <Enter>).

Теперь выполните над профилем операцию

Шаг 5

Теперь выполните над профилем операцию вращения и добавьте блокирующее отверстие (стопорное отверстие штифта).

Создайте ограничение для левой вертикальной

Шаг 6

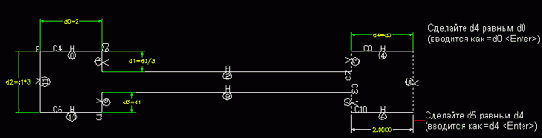

Создайте ограничение для левой вертикальной стороны и сделайте его равным утроенному значению размера d1 (введите =d1*3 и нажмите клавишу <Enter>).
Обратите внимание на то, как одно размерное значение или уравнение делается зависящим от другого. Значение размера d2 всегда будет равно утроенному значению размера d1 — каким бы ни было это значение.

к тому, чтобы переслать размерные

Шаг 6

После этого все готово к тому, чтобы переслать размерные данные во внешнюю электронную таблицу. Если в данный момент диалоговое окно Design Variables (Переменные конструкции) не открыто, то введите команду AMVARS и нажмите клавишу <Enter>. (Удостоверьтесь, что открыта закладка Global.)
Щелкните мышью на кнопке Setup, а затем — на кнопке Create.
(Кнопка Create будет находиться справа вверху следующего окна, которое появится).

Продолжая накладывать размерные ограничения, сделайте

Шаг 7

Продолжая накладывать размерные ограничения, сделайте вертикальную сторону, противоположную размеру d1, равной d1 (введите =d1 и нажмите клавишу <Enter>).

Можно использовать любой путь, если

Шаг 7

Введите такой путь и имя файла: C:\Program Files\Mechanical\ NAME.XLS. Можно использовать любой путь, если вы точно представляете себе, где должен быть размещен файл.
Имя файла должно совпадать с именем файла чертежа, а расширение .XLS является расширением имен файлов программы Microsoft Excel.
Щелкните мышью на кнопке Save (Сохранить).
Запустится программа Excel.

Добавьте два ограничения для противоположной

Шаг 8

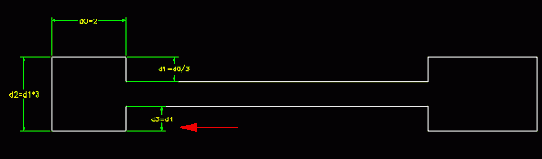

Добавьте два ограничения для противоположной стороны. Эти размеры будут сохранять одинаковыми левую и правую части детали.

В таблице можно изменять или

Шаг 8

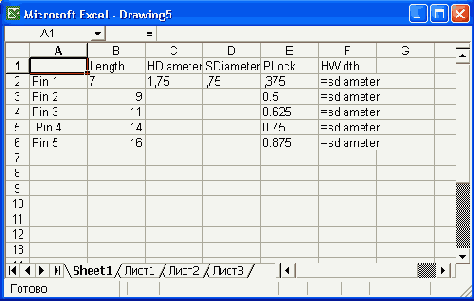

В таблице можно изменять или добавлять имена и значения.
Откорректируйте таблицу в соответствии со своими требованиями, изменяя имена деталей и добавляя некоторые новые детали и размеры.
Для этого щелчком мыши выберите ячейки и добавьте новые размеры штифта. Можно добавлять любое количество реально существующих размеров.

к профилю еще одно ограничение,

Шаг 9

Добавьте к профилю еще одно ограничение, которое будет контролировать длину узкой части. Пусть длина d6 в три раза больше длины d0 (введите =d0*3 и нажмите клавишу <Enter>).

в меню путь

Шаг 9

Чтобы сохранить Excel-таблицу, выберите в меню путь

в трехмерное тело автоматически введет

Шаг 10

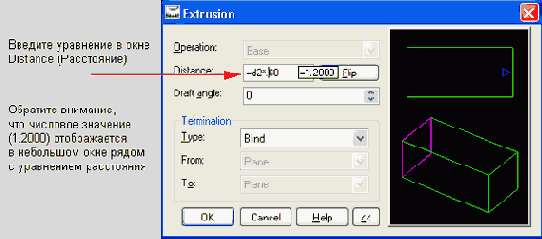

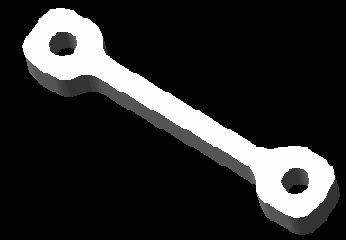

Преобразование эскиза профиля в трехмерное тело автоматически введет ограничение на толщину, появившуюся у модели. Уравнения могут использоваться в качестве размеров и в процессе создания объемного тела. При формировании детали выдавливанием профиля следует использовать уравнение, которое будет контролировать толщину в процентном отношении к ширине детали. Пусть толщина составляет 60% от ширины детали (введите =d2*.60 и нажмите клавишу <Enter>).

что даст изображение детали

Шаг 11

Нажмите клавиши 8 и <Enter> ( что даст изображение детали в изометрической проекции).

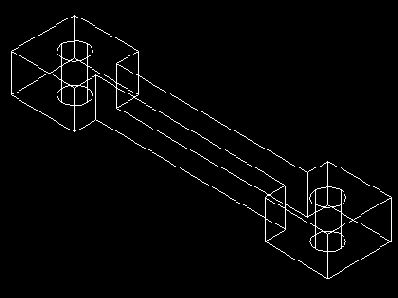

Продолжите моделирование, добавив отверстия. Чтобы

Шаг 12

Продолжите моделирование, добавив отверстия. Чтобы их диаметр был пропорционален размеру детали, воспользуйтесь уравнением. Сделайте — диаметр отверстия равным 40% ширины детали (введите =d0*.40 и нажмите клавишу <Enter>).

Добавьте скругления. Необходимо, чтобы скругления

Шаг 13

Добавьте скругления. Необходимо, чтобы скругления были пропорциональны размеру детали. Сделайте величину радиуса скругления равной одной трети ширины детали (введите =d1, так как d1=d0/3).

Модель пропорционально изменится, если изменить

Шаг 14

Модель пропорционально изменится, если изменить всего один размер d0. Предпочтительный метод редактирования заключается в использовании системного броузера.
Щелкните правой кнопкой мыши на названии операции Extrusion Blind и выберите Edit Sketch.

и дважды нажмите клавишу

Шаг 15

Введите с клавиатуры AMOPDATE и дважды нажмите клавишу <Enter>.

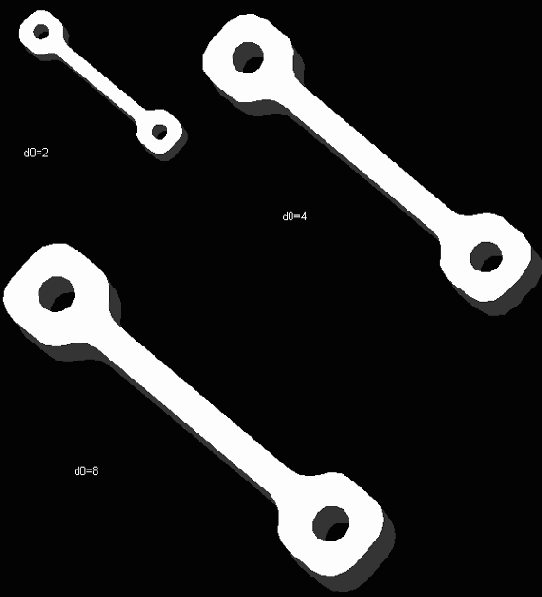

Изменяя значение d0, можно создавать

Шаг 16

Изменяя значение d0, можно создавать пропорционально меняющиеся в размере модели детали, не перерисовывая их каждый раз. На рисунке ниже показаны модели со значением d0, равным 2, 4 и 8.

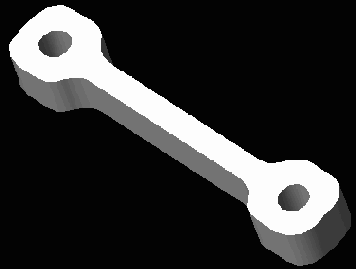

Создание параметрической модели

Теперь приступим к созданию базовой детали с параметрами, позволяющими повторно использовать базовую форму с разными размерами. Например, необходимо изготовить деталь базовой формы, но та же базовая форма необходима для деталей с размерами 8, 12, 16 дюймов и, возможно, с другими размерами. Можно создать только одну модель с введенными в нее параметрами, поэтому модели с другими размерами могут быть созданы без особых усилий.

Хотя использование параметров не представляет сложности, вам потребуются навыки планирования. При разработке модели в ее описание необходимо ввести правильные размеры и отношения. Например, если диаметр отверстия под крепежный болт должен быть вдвое больше толщины пластины, то это отношение вводится в формулу так, что данное соотношение будет оставаться постоянным независимо от размера. Таким образом, вместо задания диаметра отверстия будет использоваться формула: Диаметр = толщина х 2 (d1 = T1 x 2).

Чтобы предотвратить разрыв в углу или образование трещин из-за механических напряжений, некоторые правила проектирования требуют установления радиуса скругления большим определенного. Если необходимо, чтобы минимальный радиус был не менее 10% длины детали, то этот радиус можно задать в таком виде: Радиус = длина х .10 (R1 = LI x .10). Каждый раз, когда будет требоваться значение радиуса, его величина будет составлять 10% от длины. Рассмотрим пример.
