Архитектура

SQL Server построен на принципах, так называемой "истинно параллельной" архитектуры баз данных, когда сервер для выполнения большинства операций использует родной механизм сред операционной системы, что позволяет достичь высокой производительности и масштабирования на системах с несколькими процессорами.

За счет активного использования нитей ядром сервера обеспечивается параллельное выполнение операций сканирования таблиц, параллельной загрузки данных в базы и таблицы, параллельное резервное копирование и восстановление данных, асинхронные операции работы с дисковыми устройствами и асинхронное опережающее чтение.

Принудительное переключение нитей исполнения (preemptive scheduling) обеспечивает более гладкое исполнение заданий, возможность параллельного выполнения ряда операций и изоляцию сбоев в процессе исполнения. За счет механизма динамического распределения сред по процессорам, осуществляется автоматическая балансировка нагрузки. Поддержка в SQL Server маски использования процессоров, позволяет явно указывать на каких CPU будет исполняться сервер.

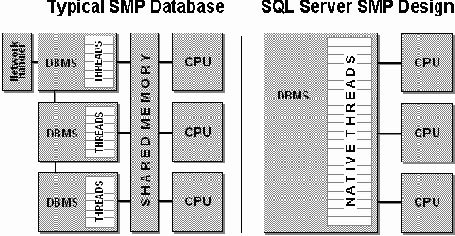

На рисунке 1 приведена схема реализации типичного SQL сервера и схема реализации SQL сервера Microsoft, названная Symmetric Server Architecture (симметричная архитектура сервера).

Рис. 1. Схема реализации типичного SQL сервера и симметричного сервера Microsoft

Сетевой доступ

Как уже упоминалось, SQL Server поддерживает весьма широкий набор сетевых протоколов. Для каждого из них поддерживается режим прямого доступа с использованием "стандартных" для каждого протокола средств (например, Sockets для TCP/IP или IPS/SPX; Named Pipes для NetBios), что дает возможность обращаться к серверу не только из среды Windows и OS/2, но и с платформ Mac и Unix. Набор компонентов, обеспечивающих доступ к серверу с клиента, называют также сетевой библиотекой (network library).

Дополнительно для протоколов TCP/IP, IPX/SPX и Named Pipes поддерживается доступ через защищенные вызовы RPC. Данный тип соединений называют trusted connection, или доверительные соединения, а протокол, соответственно, trusted protocol. Указанные типы соединений поддерживаются только на Windows платформах. Для поддержки trusted протокола в комплект поставки сервера входит сетевая библиотека Multi-Protocol Network Library.
